电容位移传感器依托非接触测量方式，保护精密工件，适配纳米级动态检测。介绍电容位移传感器非接触测量优势，梳理现场抗干扰技术要点，降低电磁、温变带来的测量漂移。

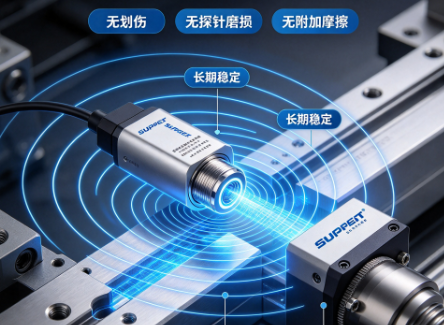

1.非接触测量核心优势

探头与被测工件保持间隙，无机械接触，不存在探针磨损问题，不会划伤晶圆、光学镜片等超薄精密零件。可对高速运动构件做动态监测，不会产生接触摩擦带来的附加载荷。适合长期连续在线监测，减少传感器耗材更换，降低产线运维成本。

2.内置屏蔽防护技术

传感器探头采用驱动屏蔽结构，消除探头线缆寄生电容干扰。屏蔽层跟随探头电势同步变化，抑制边缘电场泄露，减少线缆长度带来的信号漂移，是电容传感最核心的抗干扰设计。

3.温度漂移抑制方案

温度变化会改变极板介质特性与探头尺寸，引发测量偏差。新一代传感器搭载温度采集芯片，实时采集环境温度，通过内置算法做动态补偿，降低高低温工况下温漂，满足恒温实验室与工业变温场景。

4.现场布线抗干扰要点

必须使用配套低噪声屏蔽电缆，线缆尽量缩短，避免与动力电缆、变频器线缆并行走线。控制器远离电机、大功率电源等强电磁源，线缆屏蔽层单端接地，防止地环路噪声引入信号。

5.工况环境干扰规避

极板间粉尘、水汽会改变空气介质，造成电容值漂移。高湿、多粉尘场景选用密封防护探头；真空环境需选用真空专用探头，避免介质变化影响测量精度。

6.调试与校准降噪

设备开机后预留足够预热时间，待电路稳定再开展测量；每次安装后执行零点标定。多通道同步测量时，合理规划探头布局，避免多个探头电场互相串扰。

电容位移传感器非接触测量优势，电容位移传感器抗干扰技术要点。电容位移传感器依靠平行极板电容效应采集位移数据，探头无需接触被测工件，搭配屏蔽、补偿等技术手段，在复杂工业环境维持高精度测量。
