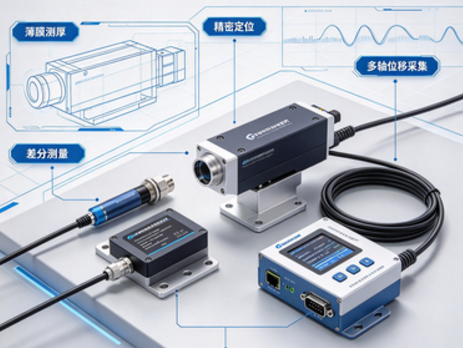

电容位移传感器薄膜厚度检测，电容位移传感器精密定位实测。基于平行极板电容效应，传感器探头无接触采集位移数据，亚纳米级分辨率适配超薄薄膜检测与高精度运动平台定位校验，不会损伤轻薄被测基材。

1.薄膜厚度检测原理与优势

采用双探头差分测量方案，探头分别布置在薄膜上下两侧，获取两侧位移差值，换算薄膜厚度。全程非接触，不会挤压、划伤超薄镀膜、高分子薄膜，可捕捉薄膜受热形变带来的厚度波动，适合半导体、光学薄膜在线连续监测。高频响应可跟随薄膜高速走带，实时输出厚度数据，及时反馈镀膜工艺波动。

2.薄膜测厚现场实施要点

保持探头与薄膜表面平行，控制测量间隙；选用低噪声屏蔽线缆，减少电磁干扰；薄膜为非金属材质时，需要在薄膜背面搭配导电靶片；高湿、粉尘环境选用密封防护探头，避免介质变化造成测量漂移。

3.精密定位实测应用价值

精密运动平台、光刻载台需要实现纳米级重复定位。电容位移传感器实时采集平台位移，输出连续位置数据，校验定位重复精度、回程误差、平台俯仰与偏摆，为运动控制器提供反馈信号，快速修正定位偏差，提升自动化设备对位精度。

4.精密定位实测操作方案

多点布置探头，同步监测平台多维度位移；设备充分预热后再开展定位测试；采集多组往复运动数据，计算重复定位精度；定期零点标定，消除温漂带来的定位测量误差。

5.场景选型注意事项

薄膜测厚优先评估薄膜材质、走带速度，确认靶片适配方案；精密定位实测重点关注传感器高频响与长时间稳定性；两种工况均需要配套屏蔽线缆，控制器远离动力电机、变频器等干扰源。

电容位移传感器依托非接触纳米测量能力，可完成薄膜厚度在线检测，同时用于精密平台定位实测。解析电容位移传感器在薄膜测厚、精密定位场景的检测原理、实测方案与现场操作要点。
