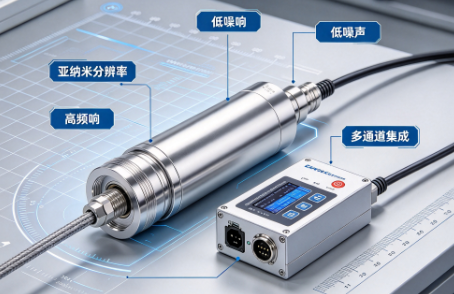

电容位移传感器技术迭代提速，凭借非接触、纳米级分辨率、高带宽特性，在半导体、精密机床、光学检测领域广泛落地，随着精密制造升级，精密传感市场持续扩容，解析电容位移传感器核心优势、技术升级方向与工程选型要点。

1、技术迭代升级方向

新一代电容位移传感器在信号调理电路、探头结构、温度补偿算法上完成优化。原生分辨率达到纳米级别，响应带宽大幅提升，同时优化温漂补偿，降低环境温湿度带来的测量漂移。部分型号集成数字化信号输出，简化上位机通讯对接，减少后端信号干扰，适配自动化产线闭环控制。传统产品易受介质、粉尘影响的短板，通过屏蔽结构升级得到改善，工业环境稳定性进一步增强。

2、核心应用领域

半导体行业晶圆台定位、光刻机间隙检测是电容位移传感器核心场景。精密机床主轴跳动检测、光学元件形变监测、电机气隙测量、电池极片辊缝检测，都依靠其高分辨特性完成微小位移采集。科研力学试验、振动测试领域，也大量选用电容位移传感器捕捉瞬态微位移变化。

3、选型与使用要点

选型重点关注测量量程、分辨率、带宽、温度稳定性。测量间隙内介质变化、粉尘油污会直接影响测量结果，安装时需要做好探头屏蔽防护。被测目标必须为导电材质，安装固定保证探头与工件平行，减少边缘电场效应带来的测量误差。定期校准，保障长期测量稳定性。

4、行业市场趋势

精密制造、半导体装备、高端光学检测产业持续扩张，带动纳米级位移传感需求上涨。电容位移传感器凭借动态响应快、无接触测量的独特优势，在精密传感市场份额持续提升。国产传感技术不断追赶，进一步降低应用门槛，推动电容位移传感器在更多高端装备场景落地。

电容位移传感器技术迭代提速，精密传感市场迎来电容位移传感器。依托平行极板电容变化原理，该传感器实现非接触式微小位移采集，不会对被测工件产生机械摩擦损伤，适合高精度动态监测场景。
