由执行元件和执行器组成的自力式温度调节阀工作原理和优缺点
发布时间:2022-11-08 16:36:31点击量:
自力式温度调节阀根据测量点温度的上升或下降来减少或增加流体流量。因此,它调节流体流量以控制过程介质的温度。温度调节阀通常在工艺流程图(PFD)上用TCV符号表示。它的应用仅限于小负载变化、实验室或不关心精密测量的地方。

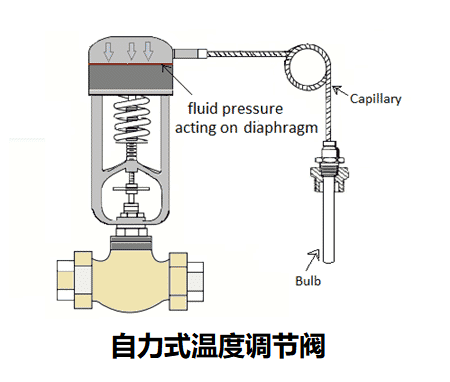

自力式温度调节阀由执行元件和执行器组成,阀体为一体。执行元件由具有一定长度的毛细管的灯泡组成。致动部件可以是隔膜或波纹管结构。
一般来说,自力式调节阀是盲式的。通常,非指示型执行器的外形较小,应用于空间有限的应用中。精确的指示以°F和°C为标度,或单独标度为°F或°C表盘温度计。调节阀主体配有刻度盘温度计,用于本地指示以检查回路性能。指示类型执行器的百分表便于操作员检查过程温度并调整新的设定点。
一、自力式温度调节阀工作原理:
1.在自运行温度控制期间,传感灯泡从过程介质中吸收热能。因此,膨胀它所包含的流体,导致执行器向上或向下调节阀杆位置。
2.灯泡内的流体膨胀并对致动机构施加力。因此,力使阀杆向下移动。
3.通过抵抗弹簧力关闭阀门,加热介质的流量减少。
4.当流量减少时,温度下降,阀门到达新位置。
二、自力式温度调节阀的优点:
1.自启动温度控制系统的一个独特之处在于它不需要电气或气动连接来操作。因此,它是电气安全的。
2.自力式温度调节阀机械坚固。因此,它需要的维护非常少。
3.低维护和简单。
4.非常适合保持储罐、工艺流和各种工业设备的温度。
5.在一般温度下,调节阀在控制过程缓慢的应用中最为成功。
三、自力式温度调节阀的缺点:
·隔膜故障导致主阀打开。此外,这导致过程流体通过主阀。
