单向阀在液压系统中的重要性,单向阀阀门在系统内有四个用途!
单向阀是最简单的液压装置形式,因为它们允许油液沿一个方向自由流动,而阻止油液沿相反方向流动。单向阀也可用作液压系统中的方向或压力控制。

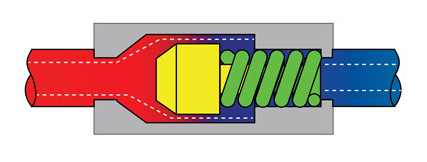

在图1中,油从左侧端口流入,通过单向阀并从右侧端口流出。如果右侧端口的压力相等或更高,则单向阀将关闭并阻止相反方向的流动。
弹簧额定值因系统中阀门的使用方式而异。单向阀最常见的位置之一是紧靠液压泵的下游(图2)。请注意,单向阀符号未显示弹簧。
在此应用中使用时,弹簧压力额定值通常为1-5磅/平方英寸(psi),因此未显示符号。在这种情况下,阀门用作方向控制,因为它允许油从泵流向系统,但阻止反向流动。这通常称为泵隔离单向阀。该阀门在系统内有四个用途,具体如下:
1、阻止压力峰值
单向阀将阻止压力峰值返回泵。根据压力,油以每秒15-30英尺的速度从泵流向系统。当一个方向断电以阻止流动或气缸完全冲程时,油会迅速死头。管路中的压力可以迅速增加两到三倍。然后单向阀应关闭并阻止泵的压力峰值。
2、防止油管排空
当系统关闭时,保持管路中的油是很重要的。在许多情况下,泵安装在系统阀门、气缸和电机的水平面以下。一旦电动机关闭,泵下游的单向阀将防止管路排水。如果管路中的油通过泵排入油箱,则会出现真空。空气将通过阀门和执行器的O形环和密封件被吸入管路。这可能会在重新启动系统时产生问题,因为需要排出空气。
3、阻止来自蓄能器的油流

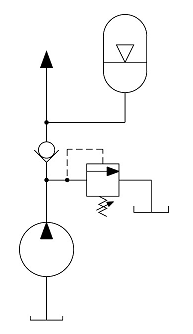

一些系统在泵和单向阀的下游安装了液压蓄能器。当系统关闭时,蓄能器内有加压流体。单向阀将阻止来自蓄能器的流量,防止泵反转。您可以观察泵轴或电动机风扇以验证单向阀是否良好。请注意,所有使用蓄能器的系统都应具有在系统关闭时将液压压力降至零psi的方法。
4、防止油从在线泵流向离线泵

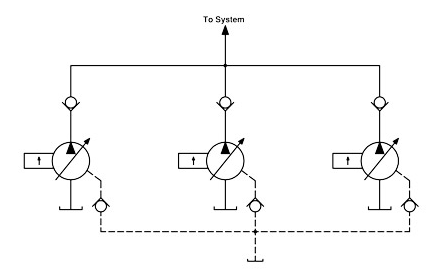

在许多系统中,一个泵用作备用或备用(图3)。每个泵在泵出口处都有一个单向阀。单向阀将阻止从在线泵流向离线泵,防止反向旋转。
