隔膜压力表是如何工作的,隔膜压力表以圆形波纹隔膜为主要元件
发布时间:2022-10-28 18:18:03点击量:

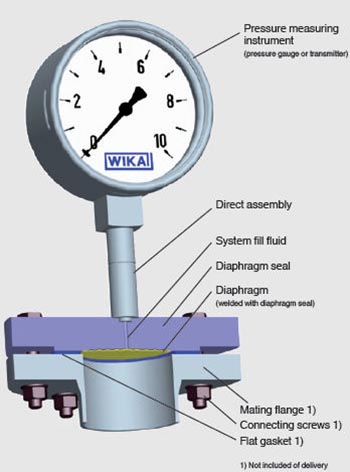

隔膜压力表由一个圆形隔膜组成,夹在一对法兰之间。作用在膜片上的正压或负压会引起测量元件的偏转,偏转的大小与被测压力成正比。隔膜压力表用于测量压力范围为10 mbar至60 bar的气体和液体。
隔膜压力表的工作原理
隔膜优选适用于表压、绝压和差压测量。隔膜压力表以圆形波纹隔膜为主要元件,夹在或焊接在一对法兰之间。
隔膜通常由弹性钢制成,例如不锈钢或铬镍铁合金。压力元件的偏转通过连杆或机构传递。这种机制放大了元素的小偏转并将其传递给指针。
过程压力施加在膜片的下侧,膜片的上侧对大气压力开放。隔膜上的压差提升或降低隔膜并使指针运动。

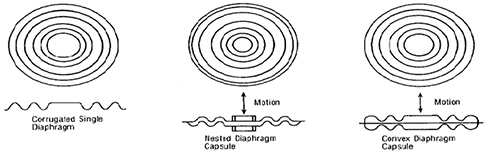

哪个更好,扁平隔膜还是波纹隔膜?
膜片的偏转必须是线性的,这样每次压力的类似增加和类似的偏转。仅当偏转较小时,由金属制成的扁平隔膜才会是线性的。
由于膜片上产生的应力越来越大,扁平膜片在较大的挠度下失去其线性,并且会变得更硬。

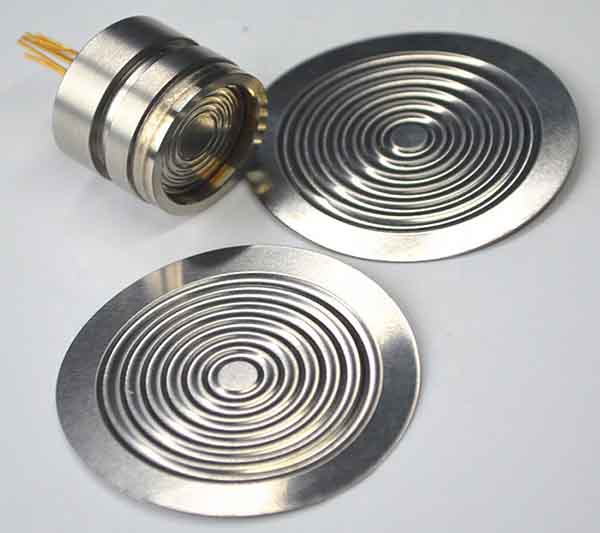

对于工业应用,通常使用波纹金属型材隔膜。波纹膜片确保线性偏转,并且比平面膜片更有弹性。
耐腐蚀性介质的隔膜
如果不能准确保护隔膜,腐蚀性介质会损坏隔膜。隔膜压力表的隔膜通常用选定材料的箔片粘合,以保护免受腐蚀性介质的影响。
在某些情况下,整个隔膜由特殊材料制成。这种特殊材料应满足测量任务所需的弹性和密封性。
隔膜压力表适用于测量粘性、结晶和污染的介质。带有开放式连接法兰的隔膜压力表消除了这些问题。
对于制药和食品工业等敏感介质,主要使用冲洗隔膜。通过这样的设计,它不包含任何死角,并且易于清洁。
隔膜压力表的优缺点
优点
出色的负载性能
线性度
适用于测量绝压和差压
体积小
可用于测量粘性和浆状材料
缺点
抗震、抗冲击不好
维修困难
降低测量压力
