压力变送器和压力传感器的七个校准程序步骤流程
发布时间:2022-10-27 16:12:47点击量:
压力变送器,也称为压力传感器,用于工业和过程应用中,用于测量不同工作设备中液体、流体和气体的压力。这些变送器是过程工业的重要组成部分,尤其是处理各种流体和气体的石油和天然气工业。那么你们有知道压力变送器的校准程序步骤吗?下面小编带你发1分钟了解情况
压力变送器和压力传感器的七个校准程序步骤流程:

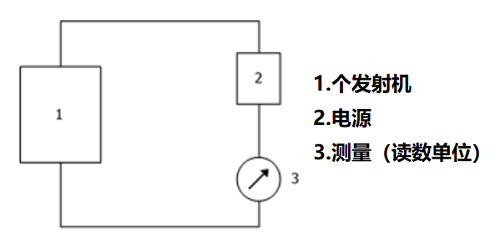

1.在测试装置上安装2线4-20mA模拟输出压力变送器

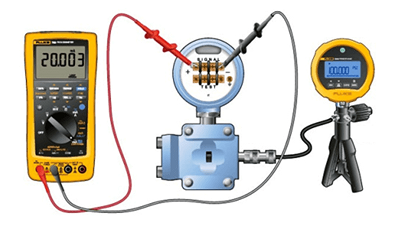

2.将电源引线连接到正极端子,输出引线连接到负极端子
3.现在将变送器加压至量程的100%,并保持压力几秒钟,然后释放压力。
4.数字万用表应显示零压力读数为4mA,满量程值为20mA。检查较低的压力值和较高的压力值。
5.如果通过转动压力变送器上提供的电位计观察到任何偏差,请执行零位和量程调整。MASS®压力变送器通过终点法校准,其中精度包括零和跨度、重复性、滞后误差。因此,我们的变送器不提供零位和跨度调节螺钉。
6.记下压力范围的0%、50%、100%时上三点和下三点的读数。4-20mA输出应为4 mA、12mA、20 mA三点。到达测试点后,让被测设备和测量仪器稳定后再移动到下一个点。根据应用要求,压力变送器可以在三个以上的点进行校准。
7.将结果与参考主仪器进行比较,确保误差在限制范围内。
