延时继电器用于电机启停控制方案。流水线自动化设备多台电机同步运行时，直接同时上电容易产生冲击电流，利用延时继电器做电机启停时序控制，错开启动时间，实现设备有序联动，保护电机与供电回路。

1.延时继电器电机启停控制方案

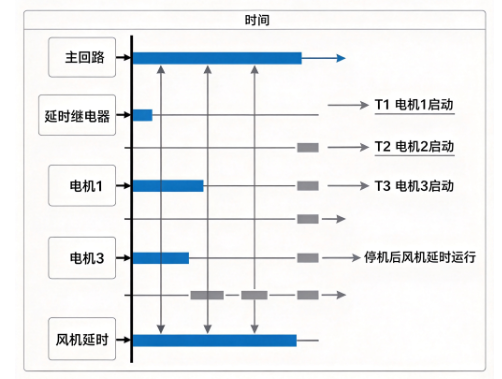

·多电机分批启动方案：主回路通电后，第一台电机立即启动，延时继电器开始计时，到达设定时间后，第二台电机回路接通，依次错开启动，降低电网瞬时冲击。

·电机星三角启动方案：利用通电延时继电器完成绕组切换，先星形接法降压启动，延时一段时间切换成三角形接法全压运行，减小电机启动电流，保护绕组。

·停机延时散热方案：切断运行信号后，延时继电器继续保持风机运转，延时结束再停机，带走电机热量，避免高温损伤设备。

2.流水线设备使用延时继电器实现时序控制

流水线工序联动，上料、输送、分拣工位电机依靠延时继电器实现先后动作。物料传感器检测到工件后，触发延时继电器，延时一段时间再启动输送电机，预留工件就位时间，防止工件卡料。

产线停机联锁，按下急停或者停止按钮，输送主电机先停止，吹扫、冷却风机延时运行，完成工件吹扫与设备降温。

整套时序方案无需复杂PLC程序，中小型流水线可直接使用继电器搭建，降低项目成本，后期维护简单。

3.方案选型与接线要点

根据电机功率选择触点容量，大功率电机不能直接用延时继电器触点驱动，需要搭配交流接触器。优先选用宽电压DIN导轨数字延时继电器，方便控制柜内安装。区分通电延时、断电延时模式，星三角启动选用通电延时，风机散热选用断电延时。布线时动力线和信号线分开，减少变频器电磁干扰。

4.常见故障排查

·时序错乱：检查延时模式是否选错，供电电压是否波动；

·触点不动作：确认触点负载是否超标，检查接触器线圈是否增加浪涌吸收；

·计时漂移：排查控制柜电磁干扰，远离变频器，做好接地。

延时继电器搭建稳定电机启停控制方案，适配流水线自动化设备。借助延时功能实现电机顺序启动、停机延时保护，简化控制逻辑，减轻PLC编程负担，介绍现场接线、调试要点与故障排查方法。
