延时继电器工作原理延时方式解析。延时继电器是工控时序控制常用元器件，接收触发信号后，不会立刻动作，等待预设时间到达，触点才发生切换，以此实现设备时序启停、联锁保护。

1.延时继电器基础工作原理

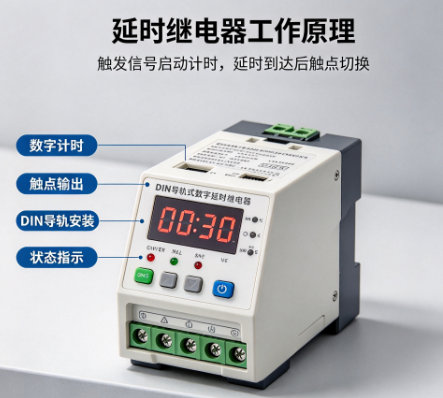

机械式延时继电器依靠气囊、弹簧机构实现计时，触发后压缩空气缓慢释放，推动触点动作；数字型延时继电器以MCU芯片为核心，收到触发信号后开始计时，实时比对设定时间，计时完成输出开关信号。数字款计时不受机械磨损影响，精度更高，也是当前工控改造主流选用类型。两种结构均依靠触点通断，实现后端电机、电磁阀、指示灯的延时控制。

2.主流延时方式解析

（1）通电延时：线圈得电后开始计时，达到设定延时，触点动作；线圈断电，触点立即复位。多用于电机星三角启动、设备上电延时保护。

（2）断电延时：线圈持续通电时触点保持动作，线圈失电才启动计时，计时结束触点复位。常用于风机、水泵停机延时散热。

（3）循环延时：上电后自动往复计时，交替切换触点，周期性输出信号，适合流水线往复动作、间歇送料。

（4）星三角专用延时：针对电机启动场景，固定时序完成绕组切换，降低启动电流冲击。

3.延时继电器时间控制逻辑简单讲解

延时继电器核心逻辑分为信号接收、计时运算、触点输出三步。外部给入触发信号，继电器识别信号并启动计时；计时过程中触点保持原有状态，不会发生切换；计时数值达到预设参数，内部驱动单元动作，常开/常闭触点翻转。

触发信号消失的处理逻辑随延时类型变化：通电延时，信号消失直接复位；断电延时，信号消失才开始计时。调试时需要区分触发源，避免信号误触发造成时序错乱。

4.现场使用注意事项

区分延时模式是选型首要步骤，通电延时与断电延时不可混用；供电电压要匹配，电压波动会造成数字款计时异常；控制柜内远离变频器，减少电磁干扰；触点负载不能超过额定容量，防止触点烧蚀。

延时继电器依靠内部电路实现时间延迟控制，详解延时继电器工作原理，区分通电延时、断电延时、循环延时等主流延时方式，拆解时间控制逻辑，帮助工控选型与现场调试。
