射频电源是等离子体发生器的动力核心，射频输出阻抗与腔体负载阻抗不匹配，会出现反射功率过高、放电不稳、射频电源过载保护停机、等离子密度忽高忽低。规范完成阻抗匹配调试，让电源输出阻抗和负载阻抗达到适配状态，降低反射功率，提升放电稳定性，延长射频电源使用寿命，保障表面活化、清洗工艺一致性。

1、匹配基础原理

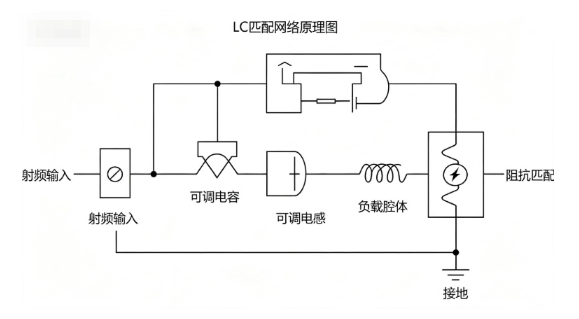

工业等离子射频电源常规输出阻抗固定为50Ω，等离子腔体、电极、气体环境构成实时变化的负载。工况改变时负载阻抗偏离50Ω，产生射频信号反射，能量无法送入腔体。阻抗匹配网络依靠可调电容、电感组合，补偿负载电抗，最终负载等效阻抗等于50Ω，入射功率最大化进入腔体，反射功率降到最低。匹配分为自动匹配、手动匹配两类，量产产线多用自动匹配模块，实验室设备常手动调试。

2、调试前前期检查

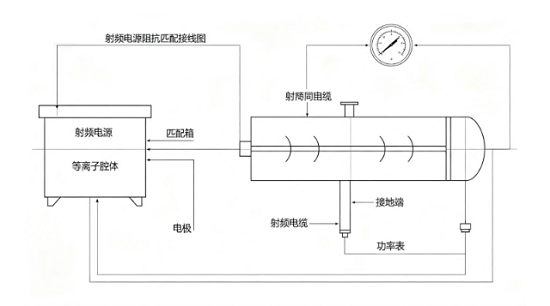

断电完成硬件排查，射频线缆无破损、接头紧固无松动，电极无氧化积碳，腔体密封完好，真空泵、供气系统运行正常。确认射频主机、匹配箱接地牢靠，强弱电线缆分开走线，规避电磁干扰造成匹配紊乱。根据工艺设定气压、气体种类、射频额定功率，先空载通气，等待腔体气压稳定，再准备上电调试，气压波动会持续改变负载阻抗，导致匹配无法锁定。

3、手动阻抗匹配分步调试

设备上电开启射频低功率输出，观察屏幕入射功率、反射功率数值。调节匹配箱内可调电容，分粗调、细调两步操作。粗调大范围转动电容旋钮，找到反射功率最低点区间；细调小幅微调，将反射功率控制在入射功率5%以内。若反射值始终居高不下，检查电极接线、腔体是否打火，气体流量与腔体压力是否偏离工艺标准。调试完成锁紧旋钮，记录电容刻度参数，方便后续同工况快速复刻。

4、自动匹配调试与参数设定

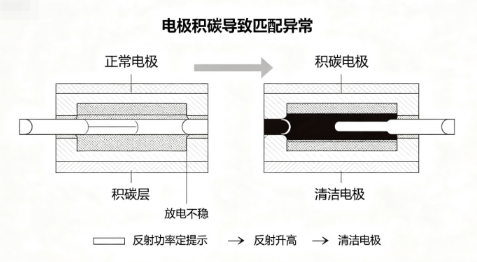

带自动匹配功能的设备，先设置匹配响应速度、功率保护阈值。低速响应适配稳定工况，快速响应用于气压、负载频繁变动场景。点击自动调谐，匹配回路自动调节电抗元件，1至3秒完成匹配锁定。自动匹配频繁失锁时，限制射频功率波动区间，适当降低匹配响应速度；依旧异常则排查电极老化、射频线缆损耗大等硬件问题。

5、工况变更复调与日常维护

更换气体、调整腔体气压、改动电极间距后，负载阻抗改变，必须重新做阻抗匹配。日常定期清洁匹配箱电容、射频接头灰尘油污，避免积污引发漏电，造成匹配漂移。每次保养后复测匹配参数，留存调试数据；反射功率长期超标且调试无效，排查射频线缆、匹配元器件老化故障。
