常压等离子体发生器多用于流水线在线连续处理，气路排布杂乱、管路漏气、气流不稳会造成等离子起辉波动、工件处理效果不一致，直接导致流水线批量不良。流水线空间狭小、设备长期震动，气路设计需兼顾密封性、稳定性与检修便利性，掌握等离子体发生器流水线安装气路排布要点，可规范管路铺设，保障持续稳定供气。

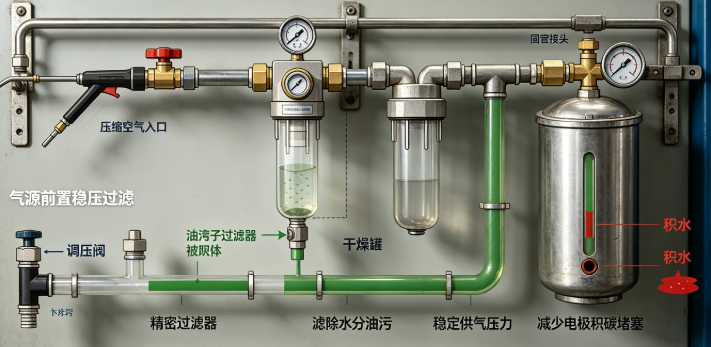

1、气源前置稳压过滤，多级净化气体

流水线气源压力波动大，需在设备进气前端安装调压阀、精密过滤器、干燥罐三级组件。固定标准供气压力，滤除压缩空气中水分、油污杂质，避免杂质进入放电枪造成电极积碳堵塞，从源头稳定等离子放电气源条件。

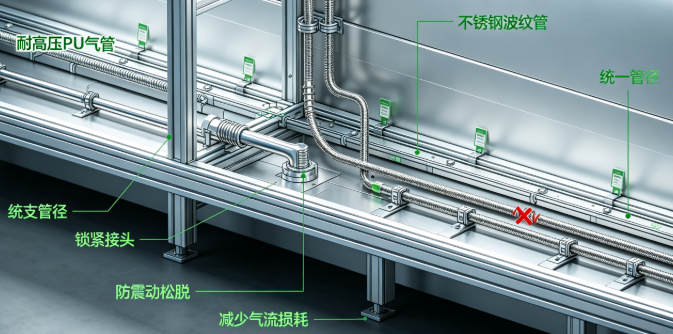

2、管路材质与管径统一规范选型

高压等离子气路选用耐高压、耐老化PU气管或不锈钢波纹管，禁止使用薄壁软管；主气管加大管径减少气流损耗，分支管路统一规格，管路接头选用快插锁紧接头，防止流水线震动导致接头松脱漏气。

3、分层走线远离高压射频线缆

流水线内部射频高压线、动力线干扰气路，水汽遇高压易引发打火击穿。气路单独桥架布置，与射频电缆保持安全间距，上下分层排布，避免气管凝水渗漏至高压部件，降低绝缘击穿故障概率。

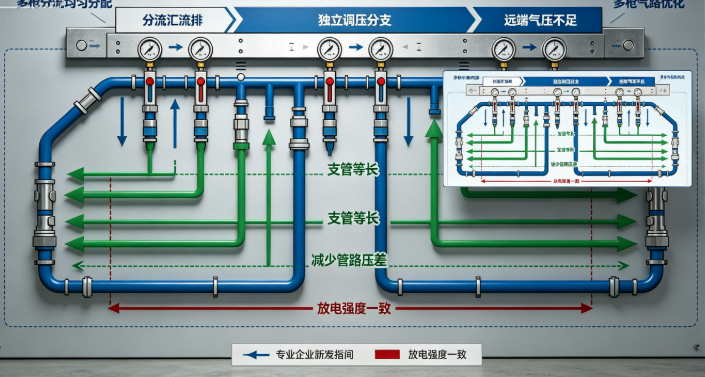

4、分流支管均匀分配，杜绝单侧供气

流水线多喷枪机型需加装分流汇流排，每支喷枪独立调压分支管路，均衡各枪气流流量，防止远端喷枪气压不足、等离子偏弱。支管长短尽量保持一致，减少管路压差带来的放电强度差异。

5、预留检修阀门与排水排污点位

每台等离子设备进气端加装独立截止阀，停机检修时可单独断气不影响整条流水线；管路低点设置排水阀，定期排放冷凝积水，过滤器设置拆卸检修空间，方便日常维护清理，不占用流水线作业空间。
