电流互感器精度检定、变比测试作业离不开大电流发生器配套校验接线，接线错误极易出现数据偏差、二次开路打火、仪表损坏等安全隐患。严格遵循规范流程完成大电流发生器互感器校验接线操作，分清一次回路、二次回路走向，做好安全隔离与防开路措施，可高效完成互感器变比、极性、误差检测，保障试验数据精准可靠。

一、前期安全准备，做好断电防护确认

断开被测互感器一次侧上游电源，挂牌上锁防止意外送电，确认现场无残余电压。检查大电流发生器、标准互感器、校验仪线缆外观完好，二次回路严禁出现熔断器、开关断点。整理长短适配电缆，预留操作空间，排查周边易燃易爆杂物，筑牢试验安全基础。

二、一次侧主回路串联接线

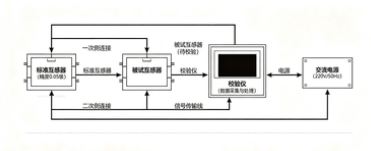

将大电流发生器输出端引线串联接入被测互感器一次进线端，中间串接标准电流互感器作为比对基准，三者首尾顺向串联形成完整升流回路。连接铜排或粗电缆接触面打磨干净，涂抹导电膏紧固螺栓，降低接触电阻避免发热，接线走向清晰，不得交叉缠绕造成磁场干扰。

三、二次回路双线对应接线，严防开路风险

被测互感器二次S1、S2端子直接接入互感器校验仪对应被测端口；标准互感器二次引线接入校验仪标准信号端，极性一一对应不可反接。全程禁止二次回路断线、悬空，如需拆线必须先短接二次端子，杜绝高压开路击穿绝缘，这是互感器校验接线重中之重。

四、接地与屏蔽线路配套布设

将大电流发生器外壳、校验仪壳体、互感器二次一端统一可靠接地，抑制外部电磁干扰影响测量精度。屏蔽线缆屏蔽层单端接地，多余线缆收拢绑扎远离一次大电流母线，减少杂散磁场耦合，避免数值跳动、误差偏大等异常现象。

五、接线复核、空载预检后正式试验

逐段核对一次回路通断、二次极性、接地完整性，确认无短路、开路隐患。空载启动大电流发生器小幅升流，观察校验仪信号是否正常，无报错再逐级提升试验电流，开展变比、比差、角差检测；试验结束先归零降流，再依次拆除二次线路，最后断开一次侧接线。
