超低频发生器空载不带电缆负载升压就出现过流、过压保护跳闸，排除试品故障，故障集中在供电、高压倍压、采样回路、设置参数、环境绝缘五大方向，分段排查快速定位故障点。

1.输入供电与低压回路故障跳闸

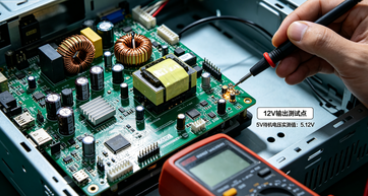

仪器供电电压不稳、线路压降过大，开机升压瞬间母线电压跌落，主控触发电源保护跳闸。电源插排与大功率设备共用，电机启停带来瞬时压降，更换独立空开专线供电。内部开关电源滤波电容老化、整流元件性能衰减，带升压负载后供电功率不足，低压侧过流保护动作。主控板、驱动板积灰受潮，元器件轻微短路，空载升压功率管瞬间过流停机，拆开主机清理电路板粉尘，烘干受潮元器件。电源线破损隐性短路、内部线芯虚接，升压瞬时打火触发整机漏电保护。

2.倍压筒受潮漏电、元件损坏

空载跳闸高发原因为倍压筒体受潮凝露，筒身表面形成漏电通道，高压对地持续漏流，超出过流设定值直接跳闸。多节倍压串联时端面灰尘、金属碎屑造成极间爬电，拆分各节倍压，擦拭端面绝缘面，通风干燥静置2～4h再组装试验。倍压内部高压二极管软击穿、高压电容漏电，升压过程漏电流逐步飙升，电压升到一定数值保护停机，采用单节逐一空载升压，筛选损坏倍压单元。密封圈老化渗水、硅油受潮进水，内部绝缘下降，需返厂更换密封与绝缘介质。

3.高压引线与空间绝缘缺陷

高压输出线缆绝缘破损、外皮开裂，悬空布线贴近墙体、钢架、金属箱体，空载升压产生间歇对地放电，泄漏电流超标跳闸。引线长度过长、环境湿度大于85%RH，空气绝缘降低出现电晕损耗，缩短高压引线，悬空远离金属构件，高湿天气暂停试验。高压均压环变形偏移，尖端电场集中持续放电，校正均压环安装位置，保证同轴居中摆放。

4.仪器保护参数设置不合理

过流保护阈值设置偏小，仪器本机固有空载杂散电流即可触发保护跳闸；过压保护整定值低于常规空载升压电压，小幅升压直接过压停机。进入系统菜单恢复出厂参数，依照机型额定电流重新整定保护数值。误开启限流锁定、短路保护强制开启，空载升压受参数限制频繁跳闸，关闭多余附加保护功能。

5.高压采样反馈回路异常

分压取样电阻受潮变值、采样线路虚接，反馈电压失真，主控误判高压超压或过流，快速切断高压输出。采样线破皮对地漏电，采样信号错乱，仪器保护性跳闸。排查高压取样组件，紧固接线端子，清理取样板潮气，损坏分压电阻及时更换。
