波形发生器阻抗匹配是保障波形幅值精准、边沿完好的关键环节，匹配失误易产生信号反射、波形振铃、幅值虚高或衰减失真，尤其高频方波与射频测试影响更为突出。从档位选用、线材选配、负载对接、频域区分、实测校准五个维度规范操作，能够有效规避各类信号异常问题。

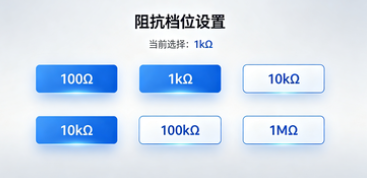

1.按需切换仪器输出阻抗档位

波形发生器设备普遍配备50Ω与高阻两大输出档位，高频、脉冲、射频测试统一选用50Ω内阻输出，实现阻抗共轭匹配；低频模拟放大电路、高阻芯片测试切换至高阻档位。50Ω档位外接空载或高阻负载时，输出电压会翻倍，极易造成波形削顶失真；高阻档位搭配50Ω负载则信号大幅压降，参数设定务必先定阻抗档位，再设置输出电压，减少调试误差。

2.依据频率选用配套连接线材

高频工况选用50Ω标准同轴屏蔽线，尽量缩短接线长度，引线越长分布电容与电感越大，容易造成阻抗突变引发反射毛刺。同轴接头拧紧压实，氧化、松动会改变接触阻抗，破坏匹配条件。波形发生器低频测试频率在几十千赫以内，对线材阻抗要求宽松，普通杜邦线即可使用，但同样精简走线，避免长线杂散参数干扰波形。接线杜绝分叉引线，分支位置阻抗突变，破坏整条回路匹配。

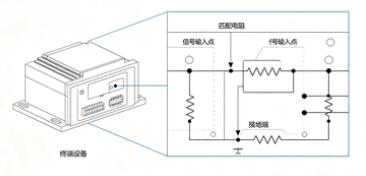

3.结合实测负载配置终端电阻

正式测试前优先测量被测电路输入阻抗，再确定发生器输出模式。波形发生器50Ω输出模式下，负载阻抗偏离标准值时，在输出端口并联精密终端电阻，完成末端阻抗匹配。空载标定参数选用高阻输出，如需标准50Ω测试环境，外接精密电阻等效标准负载，杜绝仅凭经验盲目接线。

4.高低频场景差异化匹配管控

低频信号匹配容错空间大，小幅失配对波形影响微弱；MHz级别高频、高速方波对阻抗极其敏感，微小不匹配就会出现边沿振铃、谐波增多。波形发生器高频测试回路精简多余元件，取消不必要分压、串联配件，避免额外元件改变回路阻抗，影响信号传输质量。

5.上机实测微调优化匹配效果

接线完毕接入示波器实时观测波形，出现振铃、凹凸畸变时，串联小功率阻尼电阻微调阻抗。仪器开机预热至温度稳定后复测，元器件与线材阻抗会随温度小幅漂移。波形发生器更换待测样品后，重新核查阻抗配置，负载变动会直接打破原有匹配状态，及时调整终端电阻与输出档位，保证全程波形输出稳定。
