波形发生器方波上升沿该怎样优化?

发布时间:2026-06-02 15:30:12点击量:

波形发生器方波上升沿拖沓、边沿振铃、杂波毛刺是高频测试频发故障,直接影响时序电路、开关器件测试精度。上升沿品质受仪器带宽、驱动性能、阻抗匹配、外接线路综合制约,依托参数设置、硬件选配、接线整改、外围电路、环境调试五项措施,即可有效优化边沿陡峭度。


1.仪器内部参数精细化设置


优先启用设备高速输出通道,关闭输出端自带低通滤波与平滑功能,减少高频分量损耗。波形发生器在机型额定参数范围内手动缩减上升沿时间,切勿超出硬件极限指标。合理控制输出幅值,大幅度输出易造成末级运放饱和失真,致使边沿变缓,适当回落幅值,让放大器件工作在线性区间。同时关闭扫频、调幅等闲置附加功能,避免内部电路互相串扰干扰边沿形态。

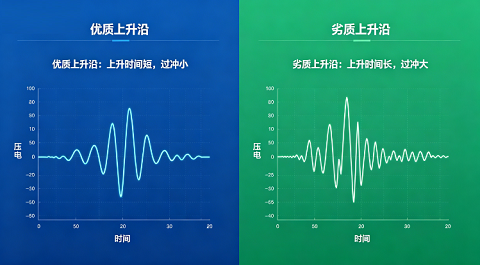

波形发生器方波上升沿该怎样优化?(图1)

2.优化后端驱动电路配置


选用高压摆率、宽带宽后级驱动芯片,预留三成以上性能余量应对高频工况。波形发生器驱动芯片供电引脚就近布设高频去耦电容,滤除电源纹波带来的边沿抖动。精简信号中间分压线路,多级衰减会损耗高频信号,拉长上升时间,必要时取消多余分压元件,保证信号完整传输。


3.阻抗匹配与输出线缆整改


严格遵循阻抗匹配原则,仪器50Ω输出档位搭配50Ω标准负载,高阻输出对接兆欧级负载,阻抗失衡产生信号反射,诱发边沿振铃。波形发生器输出选用短尺寸屏蔽同轴电缆,最大限度缩减走线长度,降低线路分布电容与分布电感。紧固同轴接头,杜绝虚接氧化产生间歇毛刺,多路方波输出时分线排布,防止通道耦合干扰。

波形发生器方波上升沿该怎样优化?(图2)

4.增设外围简易调理电路

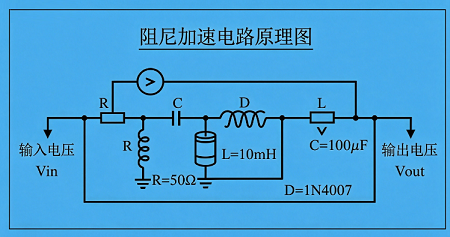

波形发生器边沿上升速率不足时,后端搭配肖特基加速二极管与微型RC微分电路,加快电平跳变速度;边沿伴随高频尖峰毛刺,串联数十欧阻尼电阻抑制线路谐振。滤波电路按需选配,过度滤波会滤除高频分量、放缓边沿,优化时以示波器实测波形为准灵活调整。


5.工况环境与实测校准调试


设备开机预热半小时,待内部元器件温度稳定后调试,高温漂移会改变器件参数劣化边沿。波形发生器整机远离开关电源、变频设备等强电磁干扰源,减少空间辐射杂波。接入实际待测负载后反复微调参数,依托示波器实时观测边沿变化,逐项修正参数缺陷,最终得到边沿陡峭、无毛刺的标准方波。
