全面解析设备滚筒输送机工作原理及选型结构场景
滚筒输送机工作原理依靠驱动装置(电机与减速机组合)提供动力。电机运转,经减速机变速后,带动主动滚筒旋转。借助滚筒与物料间摩擦力,物料随滚筒转动沿输送方向移动。对于无动力滚筒输送机,物料靠人力、重力或外部推力在滚筒上滚动实现输送。
一、设备结构

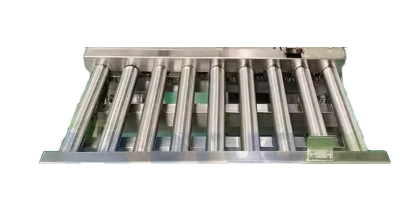

1、滚筒:作为核心部件,承载物料并促使其移动。材质多样,如碳钢成本低、应用广;不锈钢耐腐蚀,适用于食品、医药行业。表面处理不同,有光滑、滚花等,以调整摩擦力。滚筒直径、长度依物料尺寸定,大物料用大直径、长滚筒。
2、机架:支撑滚筒及其他部件,多由型钢焊接或螺栓连接而成。常见有槽钢、角钢制作,需有足够强度与稳定性,保证在承载物料及运行时不变形。
3、驱动装置:含电机、减速机及传动组件(链条、皮带、联轴器等)。电机提供动力,减速机降速增扭,传动组件连接并传递动力到主动滚筒。
4、张紧装置:用于调节传动链条或皮带的张紧度。常见有螺旋式、重锤式。合适张紧度确保动力有效传递,避免打滑。
5、附件:为满足不同输送需求,有挡边防止物料滑落;导向板引导物料走向;托盘用于承载特殊形状物料。
二、选型指南
1、物料特性
·重量:轻载物料(几千克到几十千克),选普通规格滚筒与较小功率驱动;重载物料(几百千克以上),需大直径、厚壁滚筒及大功率驱动,如钢铁厂输送钢坯。
·尺寸:小件物料选小直径滚筒与小间距;大件物料需长滚筒及合适间距保证支撑,像玻璃输送。
·形状:规则形状物料常规输送即可;不规则物料加导向或定位装置,如球类输送加限位结构。
·表面性质:光滑物料选特殊表面处理滚筒增加摩擦;粗糙物料选耐磨滚筒,防止过度磨损。
2、输送量与速度
·输送量:依单位时间物料输送量,确定输送机宽度、长度及运行速度。大量输送需宽幅、高速输送机。
·速度:连续稳定输送,选固定速度;生产节奏多变,用变频调速驱动,实现灵活调整。
3、工作环境
·温度:高温环境选耐高温材料,如耐热钢滚筒;低温环境考虑材料低温性能,防止脆裂。
·湿度与腐蚀性:潮湿或有腐蚀性环境,用不锈钢材质或做防腐处理。
·洁净度:食品、医药等对卫生要求高的行业,选易清洁、无污染材料,如食品级塑料滚筒。
4、预算与维护
·预算:考虑设备采购成本,不同材质、配置价格差异大。结合预算,在满足需求前提下选择性价比高的设备。
·维护:结构简单、易损件少的输送机维护成本低。选质量可靠、维护方便的设备,降低后期维护工作量与成本。
