制动电阻是交流伺服驱动器制动回路核心配件，主要消耗电机减速、垂直下落产生的再生电能。电阻参数选型偏小会触发母线过压、驱动器烧毁；选型过大会造成制动失效、设备溜车。遵循行业标准制动电阻选型计算流程，结合工况功率、启停频次核算参数，是保障伺服系统稳定运行的关键。

1、判定工况类型，确定选型基准

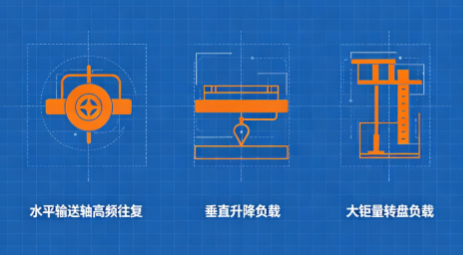

开展交流伺服驱动器制动电阻计算前，先界定设备运行工况。分为普通低频启停、高频往复、垂直升降三类场景；高频、大惯量、重力负载设备再生能量产出量更大，需要更高功率制动电阻。常规小惯量水平轴设备，可直接沿用驱动器内置制动电阻，无需额外核算加装。

2、核算最小标准电阻阻值

阻值是选型第一核心参数，遵循行业通用标准公式计算：制动电阻最小阻值=母线制动电压²÷伺服最大制动功率。阻值严禁小于驱动器额定下限，电阻过小会造成制动单元过流击穿；选型优先选取标准国标电阻档位值，匹配交流伺服驱动器制动开通阈值电压。

3、计算电阻额定散热功率

根据设备启停频次核算散热功率：平均制动功率由单次制动能量、单位时间制动次数共同决定。低频工况按瞬时制动功率0.2-0.3倍选型；高频频繁启停工况放大2-3倍安全系数，避免电阻长期过热老化，这是现场选型最容易忽略的计算标准。

4、区分安装场景匹配电阻类型

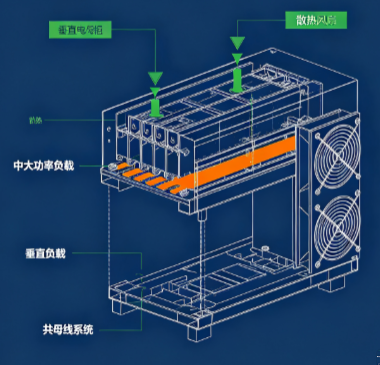

小功率伺服、低频工况选用内置贴片制动电阻；7.5kW以上中大功率、垂直负载，必须选型外置铝壳散热电阻；多轴共母线系统，统一核算整站再生总功率，配置公共大功率制动电阻，适配整套伺服回路工作特性。

5、上机测试核验参数稳定性

选型安装完成后，高频连续启停运行设备，监测交流伺服驱动器母线电压和电阻表面温升。无过热、无母线过压报警即为选型合格；出现报警及时放大电阻功率参数，最后备份制动阈值参数，固化整套选型配置方案。
