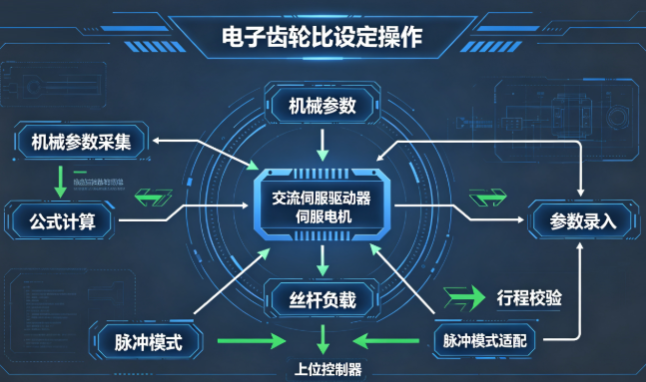

在自动化伺服控制系统中，交流伺服驱动器电子齿轮比是定位控制的核心参数，主要用于匹配上位脉冲指令与电机实际行走行程。很多设备定位不准、行程偏移、脉冲速度不匹配，都是电子齿轮比参数设置错误导致。掌握标准电子齿轮比设定操作流程，结合机械传动参数精准计算，既能简化上位机编程，还能提升设备重复定位精度。

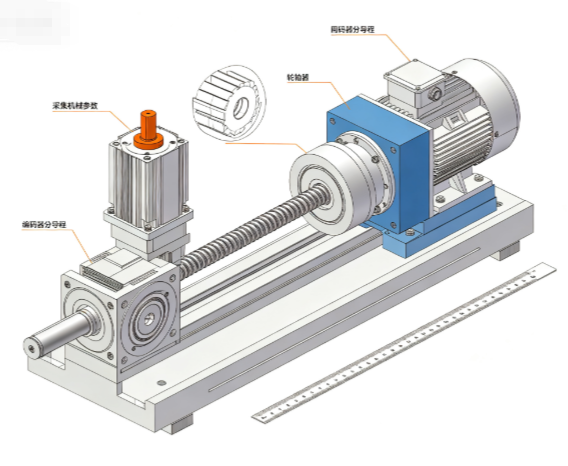

1、采集基础机械参数，完成前期核算

正式设定参数前，采集设备基础数据：电机编码器分辨率、丝杆导程、减速比、传动机构行程系数。电子齿轮比分子、分母由机械结构和编码器参数决定，精准采集数据是交流伺服驱动器电子齿轮比设定的前提，避免基础数据偏差造成后续定位误差。

2、套用标准公式，核算齿轮比分子分母

行业通用核算公式：电子齿轮比=（编码器分辨率×减速比）÷（丝杆导程/单位行程）。优先采用最简分数格式录入参数，不保留小数数值；单轴直连无减速机构设备，直接忽略减速比参数。合理缩放数值，防止脉冲超限报警，规范核算避免齿轮比参数溢出。

3、驱动器面板录入参数，保存配置

进入交流伺服驱动器位置控制参数组，依次录入电子齿轮比分子、分母参数；区分指令脉冲输入模式，差分/单端脉冲对应适配不同齿轮比阈值。参数录入后锁定参数组，防止设备震动导致参数丢失，完成基础电子齿轮比设定操作。

4、脉冲模式适配，优化运行平顺性

根据上位控制器类型设置脉冲收发模式，匹配齿轮比参数；大传动比设备微调分频系数，防止高速运行脉冲丢步。合理搭配位置滤波参数，消除齿轮比配比不当引发的电机低速抖动，保障伺服运行平稳。

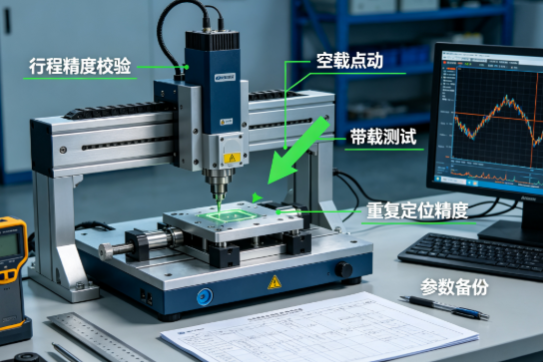

5、空载+带载校验，校准行程精度

参数设置完成后，先空载点动测试行走行程，核对理论行程与实际位移；再带载全行程校验，微调电子齿轮比小数补偿量。反复回原点测试重复精度，确认无行程偏差、超跑故障，备份整套交流伺服驱动器控制参数。
