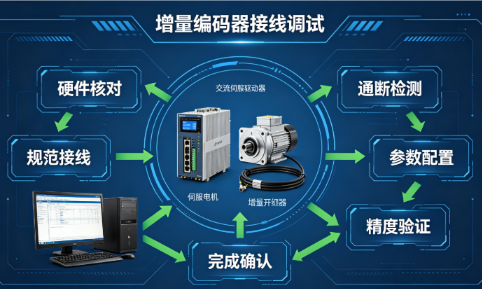

增量编码器是交流伺服驱动器常用位置反馈部件，接线错误、参数不匹配会出现定位偏移、抖动、编码器报警等问题。规范完成接线与调试，可保障设备重复定位精度，下面梳理标准化操作流程。

1、前期硬件核对准备

断电状态下核对电机编码器型号、线序，确认配套双绞屏蔽线缆完好无破损。区分A、B、Z三相信号、5V供电、地线引脚，对照驱动器CN2接口手册确认引脚定义，准备万用表、绝缘胶带，避免接线短路烧毁编码器。

2、增量编码器规范接线施工

将线缆一端接入电机编码器接口锁紧扣固定，另一端接入驱动器编码器端口。动力线与编码器信号线分开走线，间距不低于30cm，减少电磁干扰。线缆屏蔽层仅在驱动器侧单端接地，电机侧屏蔽悬空，杜绝地环路干扰，A/B相信号双绞线分开排布。

3、线路通断与绝缘检测

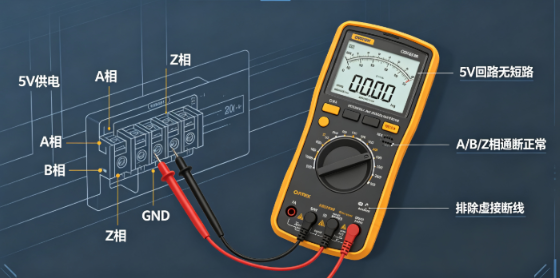

接线完成后断开驱动与电机，万用表测量5V供电回路无短路，检测A、B、Z相信号线路通断正常；使用兆欧表测试信号线对地绝缘，排除破皮漏电隐患，确认无虚接、断线隐性故障。

4、驱动器基础参数配置

上电进入驱动参数界面，选择增量编码器模式，录入编码器脉冲分辨率，匹配电子齿轮比数值。设置Z相原点信号触发逻辑，开启脉冲滤波功能，降低高速运行信号干扰，总线设备同步配置通讯波特率、站号。

5、空载点动与信号校验

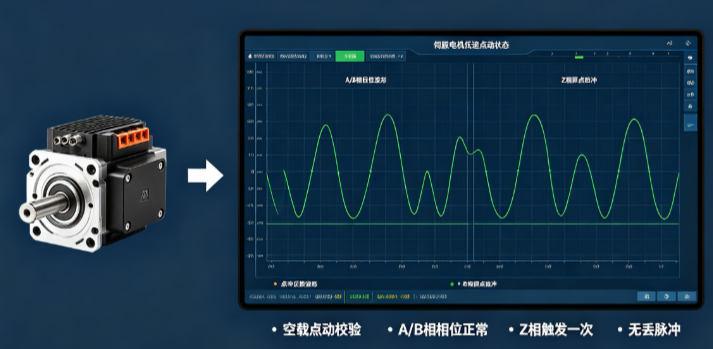

低速空载点动电机，查看驱动器实时脉冲反馈数值，观察A/B相相位顺序是否正常，电机转向异常可互换A、B相信号线。转动电机一圈，确认Z相原点信号仅触发一次，无丢脉冲、信号缺失报警。

6、负载运行精度验证

完成空载调试后带载往复运行，多次回零检测重复定位精度，观察运行过程无抖动、脉冲丢失故障。长期连续运行半小时，确认无编码器断线、信号异常报警，保存全部参数完成调试。
