国产伺服绝对值编码器接线设置步骤

发布时间:2026-07-07 17:02:25点击量:

绝对值编码器凭借断电记忆位置、无需重复回零的优势,在国产伺服定位系统中广泛应用。接线与参数设置不规范易引发零点丢失、通讯报警等问题,遵循标准化操作流程,可保障编码器长期稳定运行,提升定位可靠性。


1、前期核查准备,确认硬件规格

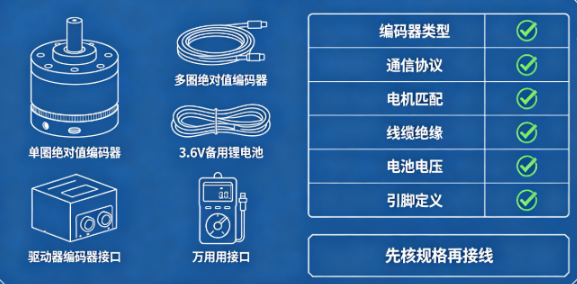

接线前先确认编码器类型(单圈/多圈)与通信协议,核对电机与驱动器型号匹配。准备配套屏蔽编码器线缆、3.6V备用锂电池(多圈必备),检测线缆绝缘性能与电池电压,确认达标。对照手册核查驱动器编码器接口引脚定义,避免电源与信号接反烧毁器件,做好前期准备。

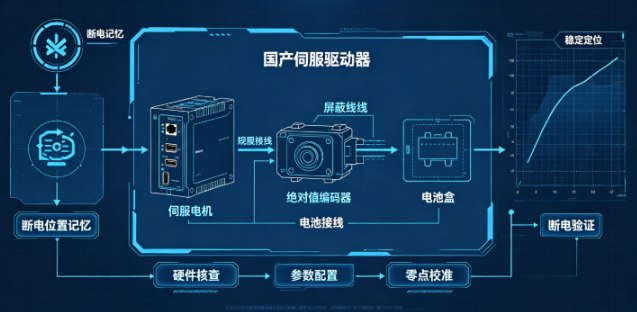

国产伺服绝对值编码器接线设置步骤(图1)

2、编码器主回路规范接线


将编码器线缆一端接入电机编码器接口,锁紧固定卡扣,另一端接入驱动器CN2专用编码器端口。线缆采用双绞屏蔽线,与动力线分开布设,间距≥30cm,避免耦合干扰。屏蔽层采用360°环形金属端接,仅在驱动器侧单端接地,电机侧屏蔽层悬空,阻断地环路干扰路径。


3、备用电池回路接线(多圈专属)


多圈绝对值编码器需接入备用电池,维持断电后多圈位置记忆。将电池盒正负极对应接入编码器线缆电池引脚,或直接插入驱动器专用电池接口,严禁正负极接反导致位置数据永久丢失。电池盒固定在柜内干燥位置,避免振动脱落与受潮腐蚀。接线后检测供电电压,确认回路正常。

国产伺服绝对值编码器接线设置步骤(图2)

4、驱动器参数配置与模式启用


上电后进入驱动器参数界面,启用绝对值编码器模式,选择对应通信协议与单/多圈类型,开启电池供电检测功能。设置电子齿轮比参数,匹配机械传动比与定位精度需求。总线控制模式下配置独立站号与波特率,确保上位机与驱动器通讯正常。参数设置后暂存,待零点校准后统一保存。


5、零点校准与运行验证固化


手动低速点动将机械轴移动至预设原点位置,执行零点校准指令,将当前位置设为系统绝对零点。校准成功后保存参数至ROM,断电重启验证位置值是否保持一致,确认无零点丢失。连续运行测试重复定位精度,监测有无通讯、电池低压报警,确认无误后固化所有参数。
