国产伺服一拖二驱动可有效节省硬件成本与柜体安装空间，在多轴输送、同步移栽等场景应用广泛。接线与参数设置不规范易引发轴间干扰、运行偏差等问题，遵循标准化操作步骤，从硬件核查到调试验证逐层规范落地，可充分保障双轴运行稳定可靠。

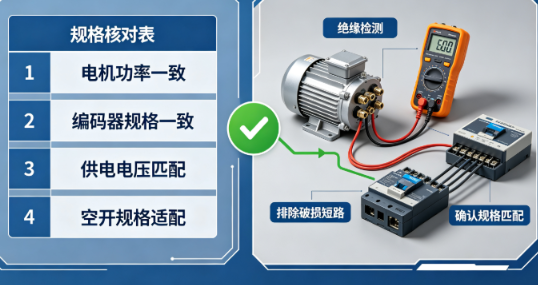

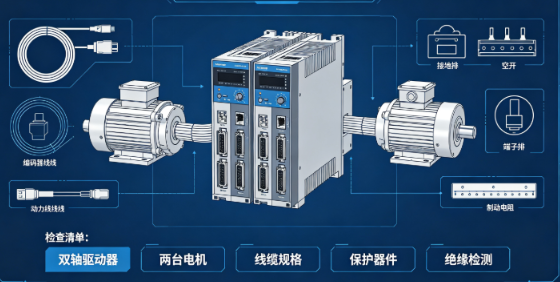

1、前期核查准备，确认硬件匹配

接线前先完成物料核查，确认驱动器为双轴输出型号，两台电机功率、编码器规格完全一致，避免参数不匹配引发异常。准备对应规格的动力、编码器线缆与接线端子，检测线缆绝缘性能，排除破损短路隐患。核对供电电压与驱动器额定值匹配，确认前端空开、保护器件规格适配，做好前期准备。

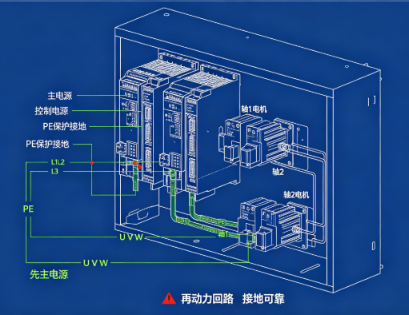

2、主回路规范接线，区分双轴回路

先接入主电源与控制电源，严格区分动力进线与PE保护接地，接地端就近接入柜体接地排。再分别连接两台电机的动力线缆，标注轴1、轴2对应接口，核对UVW相序避免接反导致电机反转。双轴制动回路按需独立配置制动电阻，严禁共用单台小功率电阻，确保制动能量可靠泄放。

3、控制与编码器接线，做好屏蔽接地

分别将两台电机的编码器线缆接入驱动器对应轴号的编码器接口，锁紧接头避免松动。总线控制模式下接入通讯总线并配置终端电阻；脉冲控制则分别布设两路脉冲方向信号，强弱电线缆分层布设，减少耦合干扰。屏蔽线缆采用360度环形端接，屏蔽层单端可靠接地，避免轴间信号串扰。

4、参数配置区分，匹配双轴特性

上电后先恢复驱动器出厂参数，开启双轴驱动模式，分别为两个轴配置控制模式、电子齿轮比与限位逻辑。核对电机额定参数，分别完成两台电机的参数自整定，确保电流、速度环参数匹配对应电机负载。总线控制模式下分别配置双轴站号地址，避免地址冲突导致通讯识别失败。

5、分步调试验证，固化运行参数

参数配置完成后，先分别对两个轴进行点动测试，确认转向、转速正常，无异常震动异响。再测试双轴同步或独立运行功能，监测双轴运行电流与驱动器温度，确认无过载、偏载问题。连续运行验证稳定性后，备份所有参数，标注接线定义，完成整套一拖二驱动的接线设置。
