直动式和先导式自力式温度调节阀的调节方式

发布时间:2022-05-12 17:45:29点击量:

 自力式温度调节阀由执行元件和带有阀体的执行器(整体单元)组成。驱动元件由一个灯泡和毛细管组成。灯泡可由铜、不锈钢、钢制成,或涂有PVC或聚四氟乙烯材料。机身由青铜、铁、不锈钢等制成。


 一、自力式温度调节阀原理:


 自力式温度调节阀由一个毛细管组成,毛细管在灯泡和阀门执行器之间充满流体。灯泡称为温度测量元件,安装在工艺管道中。当过程温度升高时,毛细管中的流体将膨胀并增加执行器上的力,从而相应地移动阀杆。同样,当过程温度降低时,该阀将反向运行。


 简而言之,自力式温度调节阀的测量单元(灯泡)从过程介质中吸收所需的热能,并释放足够的力来使用毛细管移动阀杆,从而自动控制所需的过程温度。随着阀门的打开和关闭,过程流体(例如蒸汽)的流量将被调整。


 二、自力式温度调节阀如何调节?


 ·当介质被加热时,操作元件或灯泡中的填充液膨胀并将驱动力施加到阀单元上。

 ·阀门在弹簧力的作用下关闭,从而降低了加热介质的流动。

 ·当流量减少时,温度下降直到新的力平衡,因此获得新的阀门位置。


 三、自力式温度调节阀的类型:


 1.直动式自力式温度控制器


 在直接操作型中,热致动器使用毛细管通过灯泡中的流体膨胀直接致动。在直接操作型中,热执行器的动力单元直接连接到插头单元,并产生完全打开和关闭阀门所需的力和行程。直接执行器调节阀采用单单元结构,成本更低,动作更真正成比例。

直动式和先导式自力式温度调节阀的调节方式(图1)

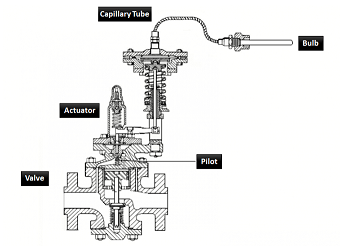

 2.先导式自启动温度控制器


 同样,过程温度会使灯泡膨胀或压缩,这反过来又通过毛细管作用在热致动器上。该执行器阀杆再次控制先导阀。导阀可以位于阀的内部或外部。

直动式和先导式自力式温度调节阀的调节方式(图2)

 该先导控制从流体通过阀门到隔膜或活塞的实际压力能量。这反过来会产生动力和推力来定位主阀塞。与直接驱动型相比,先导驱动具有更小的灯泡、更快的响应和更窄的比例带。与直接驱动相比,先导驱动调节阀提供良好的精度。
