电压传感器有什么优点特征,电压传感器的电路图
电压传感器是一种用于计算和监测物体电压量的传感器。电压传感器可以确定交流电压或直流电压电平。该传感器的输入是电压,而输出是开关、模拟电压信号、电流信号或声音信号。
传感器是可以感应或识别某些类型的电或光信号并对其做出反应的设备。一个的执行电压传感器和电流传感器的技术已成为常规的最佳选择电流和电压的测量方法。
电压传感器的类型
在本文中,我们可以详细讨论电压传感器。电压传感器可以确定、监控和测量电压供应。它可以测量交流电平和/或直流电压电平。电压传感器的输入是电压本身,输出可以是模拟电压信号、开关、声音信号、模拟电流电平、频率,甚至是调频输出。
也就是说,一些电压传感器可以提供正弦或脉冲串作为输出,而其他的可以产生幅度调制、脉冲宽度调制或频率调制输出。
在电压传感器中,测量基于分压器。有两种主要类型的电压传感器可用:电容式电压传感器和电阻式电压传感器。
电容式电压传感器
我们知道电容器由两个导体(或两个极板)组成;在这些板之间,保持一个非导体。
这种非导电材料称为电介质。当在这些极板上提供交流电压时,由于电子的吸引力或通过相对极板电压的排斥,电流将开始通过。
板之间的场将创建一个完整的交流电路,无需任何硬件连接。这就是电容器的工作原理。

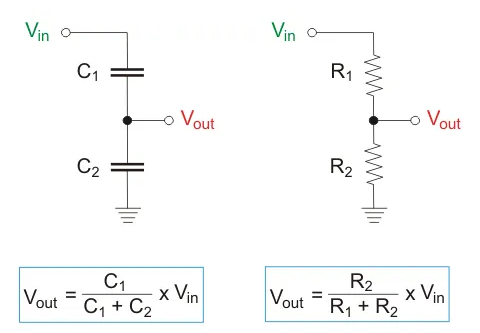

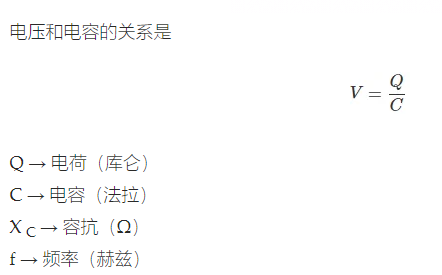

接下来,我们可以讨论两个串联电容器的分压。通常,在串联电路中,高阻抗元件上会产生高电压。在电容器的情况下,电容和阻抗(容抗)总是成反比的。
从以上两个关系,我们可以清楚地表明,最高电压将在最小的电容器上累积。电容电压传感器基于这个简单的原理工作。假设我们拿着传感器,然后将其尖端放在带电导体附近。
在这里,我们将高阻抗传感元件插入到串联电容耦合电路中。
目前,传感器的尖端是耦合到带电电压的最小电容器。因此,整个电压将在可以检测电压的传感电路上产生,并且灯或蜂鸣器指示灯会打开——这是您在家中使用的非接触式电压传感器的背后。
电阻式电压传感器

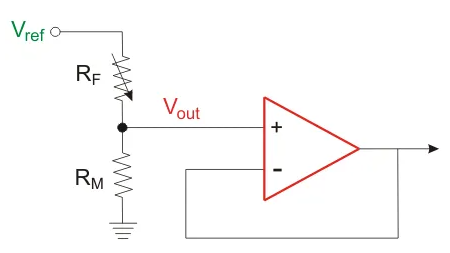

有两种方法可以将传感元件的电阻转换为电压。第一种是最简单的方法,即向由传感器和参考电阻组成的电阻分压器电路提供电压,如下所示。
电压传感器的优点包括:
·重量和尺寸小
·人员安全性高
·准确度非常高
·不饱和
·宽动态范围
·环保的
电压传感器的应用包括:
·断电检测
·负载感应
·安全开关
·温度控制
·电力需求控制
·故障检测
