电位器用于通过转动旋钮来改变电路中的电阻。电位器具有三个引脚。在两侧引脚之间，有一条电阻材料，这种材料会产生电阻。中间的销是雨刮器。该滑动器连接位于两端之间的条带上的某处。您可以通过转动电位器的轴来移动雨刮器连接到电阻材料的点。将滑动器向左移动时，中间引脚和左侧引脚之间的电阻会减小。然后，在将擦拭器移动到左侧时，中间销和右销之间的阻力增加。

　一、电位器的类型

　1.旋转电位器——最常见的电位器类型。他们使用旋钮在电阻材料周围移动擦拭器。

　2.线性电位器——由一个线性滑块组成，该滑块控制滑动器沿电阻材料的位置。

　二、电位器就像分压器

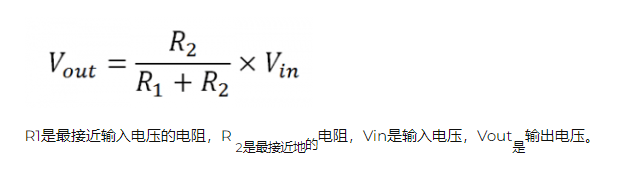

　分压器是一种简单的电路，可用于降低电路中的电压。输出电压取决于两个串联电阻的比率。输出电压取自两个电阻器之间的一点。要计算分压器的输出电压，请使用下面的分压器公式：

　三、电位器基本上只是可调分压器。

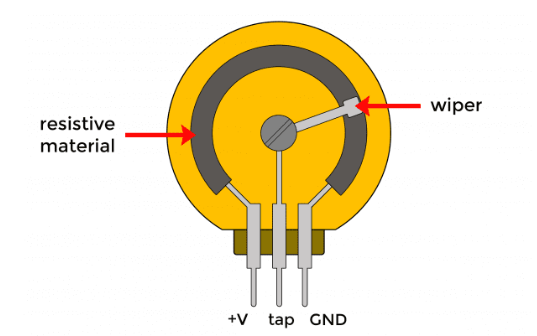

　电位器内部是一个电阻器和一个将电阻器分成两部分并移动以调整两半之间比率的滑动器。在外部，通常有三个引脚：两个引脚连接到电阻器的两端，而第三个引脚连接到电位器的滑动端。如果两个外部引脚连接到电压，则输出（中间引脚的Vout）将模拟分压器。如果电位器将一直朝一个方向转动，则电压可能为零。如果转向另一侧，输出电压接近输入电压，中间位置的游标意味着输出电压将为输入电压的一半。

　四、连接电位器

　1.首先识别电位器上的三个端子。将其轴朝上放置，三个端子朝向您。在此位置，您可以轻松地将端子从左到右识别为端子1、2和3。将电位器的第一个端子接地。

　2.在此应用中，端子1将提供接地。为此，将电线的两端分别焊接到电气元件的端子和底盘上。测量并切割将端子连接到底盘上方便位置所需的电线长度，并将电线的两端焊接到端子和组件的底盘上。这将使电位器接地。并且可以在最小位置一路调零。

　3.将第二个端子连接到电路的输出以创建电位计的输入。电路的输入线应该连接到它。像上一个一样焊接这个连接。

　4.将端子3连接到电路的输入端，因为端子3是电位器的输出端。就像前两个端子一样焊接电线。

　5.接线后，用电压表测试。将电压表的引线接到电位器的输入输出端，接通转轴。顺时针或逆时针转动轴可以调整设备上的信号。

　五、数字电位器

　数字电位器是一种可变电阻器，它使用数字信号而不是机械运动来改变其阻值。数字电位器根据发送给它的数字信号以离散的步骤改变电阻。它们非常适合振动、灰尘或湿气会粘住机械电位器轴的环境。
