线性执行器是将电机的旋转运动转换为推杆的线性往复运动的电驱动装置。可作为各种简单或复杂工艺流程的执行机，实现远程控制、集中控制或自动控制。

　·线性执行器的结构主要由驱动电机、减速机、丝杆、螺母、推杆、弹簧、微控开关等组成。

　·线性执行器的应用于家具、电子、机械、冶金、交通、石油、化工、交通、建筑等行业。

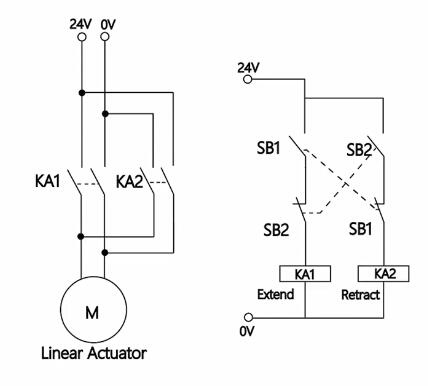

　测试电路图

　·KA1、KA2分别控制电动雄线性执行器的伸缩，电路互锁。

　·SB1：按下SB1按钮，线性执行器杆将伸出。

　·SB2：按下SB2按钮，线性执行器杆缩回。

　接线

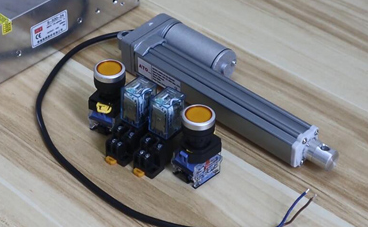

　用两个按钮开关和两个继电器组成控制电路，电动线性执行器有两条引线。

　注：两个继电器组成互锁电路，分别控制线性执行器的伸缩。
