监控继电器是一种常用的电磁继电器，用于电力拖动系统的电压保护和控制。线圈与主电路并联，用于感应主电路的线电压；触点与控制电路相连，是执行元件。根据吸合电压的大小，电压监控继电器可分为过电压继电器和欠电压继电器。ATO监控继电器具有过压保护、欠压保护、电压不平衡保护、缺相保护、错相保护等多种功能。

　这是一个三相多功能监控继电器。侧面有液晶显示屏、铭牌和电路图。

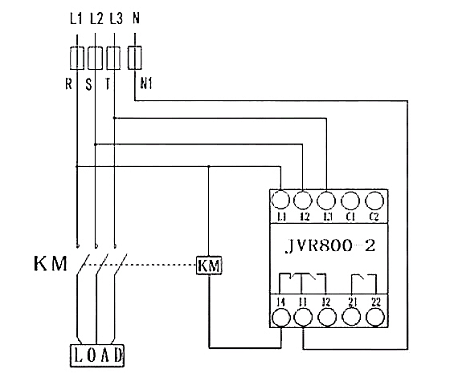

　根据其电路图连接进行测试。负载为三相电机。

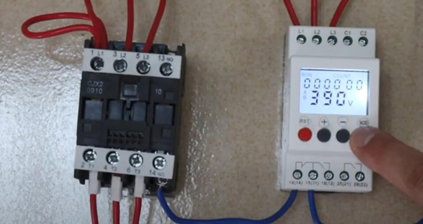

　打开操作：

　长按“MOD”进入参数设置界面。

　“RST”是退出键。

　输入“MOD”并按+或-修改数值。

　短按“MOD”显示工作次数、工作时间、故障次数、故障时间。

　按+或-显示AB、BC、AC电压（线路电压）。

　注：参数含义请参考使用说明书。

　缺相测试：

　当其中一相断开时，LCD显示缺相，接触器无法闭合，电机停止。这样可以避免损坏电机。

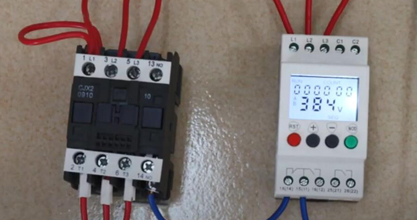

　我们恢复相位，液晶显示电压正常。

　当按下“RST”时，接触器重新接合，电机再次运行。（可在参数设置中调整手动或自动复位。）

　测试错相保护功能：

　改变L2和L3的位置。此时的顺序是L1、L3、L2。

　上电，监控继电器电压显示正常。

　注意到LCD显示“SEQ”，表示相位错误。接触器

　不能正常闭合，从而达到保护电机的目的。
