液压油缸行程检测常用直线位移传感器，很多现场精度漂移、信号跳变、传感器短命，根源并非设备故障，而是安装布局不合理、受力方式错误、位置规划不当。通过标准化布局优化，可大幅提升油缸行程检测稳定性、降低故障率、延长传感器使用寿命。

油缸位移检测主要分为内置式与外置并联式两种布局，需根据油缸结构、压力等级、震动工况合理选择。内置式磁致伸缩传感器精度高、抗冲击，适合精密液压系统；外置连杆/拉杆式拆装便捷，适合改造设备、非标油缸。严禁盲目套用统一安装方式，避免结构性测量偏差。

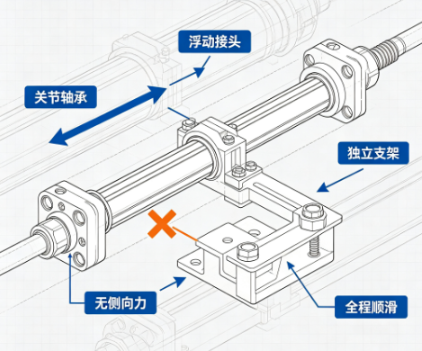

外置布局优化核心是同轴度与防侧向力。传感器与油缸活塞杆必须平行布置，两端加装浮动接头、关节轴承，完全抵消伸缩过程中的角度偏差与径向偏载。支架必须独立固定，禁止传感器承受油缸震动与管道应力。全程行程零点、中点、终点推拉顺滑无卡滞，杜绝单边磨损导致的信号波动。

内置油缸布局重点在于孔位精度与磁环安装规范。活塞杆内孔需标准倒角，避免锐边划伤传感器密封件；磁环居中固定、与测杆非接触无摩擦，保证全程非接触测量。传感器尾部电子仓避开油液冲击与高温辐射，布线预留伸缩余量，防止活塞杆往复拉扯断线。

行程布局必须预留安全缓冲余量。油缸全缩、全伸极限位置，传感器均需保留5–15mm空行程，避免超程撞击、顶死探头。机械硬限位优先于传感器电气限位，形成双重防护，彻底杜绝油缸到位冲击损坏测量探头。

布线与抗干扰布局同样关键。传感器信号线独立走线，远离液压阀、变频器动力电缆，采用屏蔽线单端接地。震动剧烈工况加装减震垫片、柔性护管，减少抖动带来的数值漂移。

优化布局后配合零点、满量程校准，可实现油缸行程长期精准、稳定检测，大幅减少现场调试与备件更换成本。
