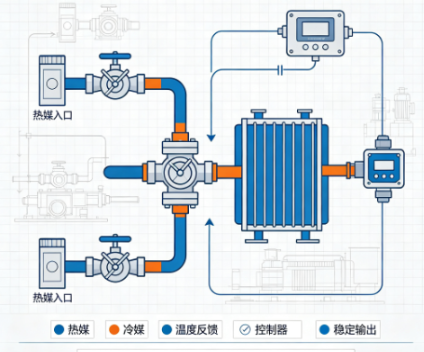

在换热温控系统当中，气动三通调节阀是冷热介质配比调节的核心部件。定位器调试质量，直接决定三通回路温度控制精度。定位器校准不到位，容易出现温度超调、分流合流切换滞后、阀位漂移、温控波动大等问题。掌握标准化调试步骤，就可以稳定实现三通回路恒温控制，减少现场温度失控故障。

1、调试前安全检查与气源参数确认

正式调试定位器之前，将工艺管路切至旁路运行，卸掉调节阀阀体内部介质压力，关闭上下游介质阀门。检查过滤减压阀供气压力，调整气源压力至阀门铭牌规定数值，压力不稳需要先排查气源稳压系统。查看定位器、反馈连杆、阀杆有无卡涩变形，手动推动阀杆，确认阀芯全程移动顺滑无卡顿。核对接线信号线路，4‑20mA控制线接线端子紧固无松动，为后续电气调试打好基础。

2、智能定位器自动整定校准操作

通电后给定位器送入4mA最小控制信号，观察阀门是否抵达起始工位；再输入20mA满度信号，检查阀芯能否走到终点位置。进入设备菜单开启自整定模式，定位器将自动完成零点、量程、反馈回路增益学习。整定结束后，分别输入8mA、12mA、16mA中间信号，校验阀位开度与输出信号是否一一对应。针对三通温控回路，适当降低定位器增益，防止冷热介质切换时阀门频繁震荡，避免温度来回波动。

3、机械式定位器手动校准步骤

没有自动整定功能的机械式定位器，需要手动调整零点螺钉、量程螺钉。先施加4mA信号，调节零点旋钮，让阀芯停在初始位置；再给到20mA信号，调节量程旋钮，使阀芯运行至终点工位。零点与量程两项参数互相影响，需要反复来回微调2‑3轮，直到信号与行程完全匹配。校准完成后切换分流、合流两个方向，检查两端限位动作是否到位，杜绝出现行程缺口导致温控偏差。

4、带负荷温控测试与参数微调

空载校验合格后，切回工艺管路，通入冷热介质开展带温调试。中控给定目标温度，观察三通调节阀动作响应速度与温度曲线变化。如果温度调节滞后，则小幅提高定位器响应速度；出现温度上下震荡，则降低增益参数，增加调节阻尼。多次切换温控设定值，验证分流合流切换过程无迟滞、无串漏，温度长期稳定在工艺允许范围，调试工作才算完成。
