在发动机电控系统中，电磁式凸轮轴传感器负责采集配气相位信号，波形质量直接决定ECU对喷油点火的控制精度。受装配偏差、震动磨损、电磁干扰等工况影响，电磁式凸轮轴传感器容易出现波形失真，出现杂波干扰、幅值波动、波形畸变、局部缺波现象，引发启动困难、怠速抖动、故障码报警等问题。做好电磁式凸轮轴传感器波形失真调整工作，能够快速排除信号故障，保障相位信号稳定采集。

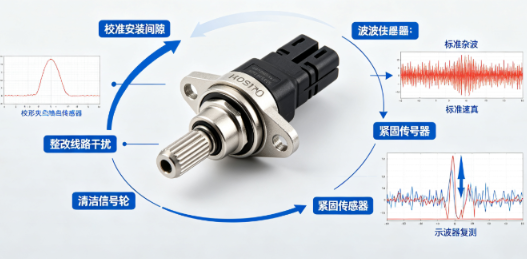

1、校准安装间隙

间隙异常是波形失真常见诱因，电磁式凸轮轴传感器与信号轮间距过大、端面倾斜，会造成电磁感应不稳定。清理安装孔内部油泥杂质，使用厚薄规测量实际间隙，参照原厂参数微调位置，保证感应端面与信号轮平行，消除机械间隙带来的波形跳动问题。

2、处理线路电磁干扰

高压点火线束会产生辐射干扰，造成传感器输出波形杂乱。检查信号线走线，避免和高压线缆近距离并行，查看线束外皮、屏蔽层有无破损老化。优化接地方式，消除地环路，减少外部杂波耦合进信号回路，还原干净的感应输出波形。

3、检修维护信号轮

信号轮齿面附着油泥、金属碎屑，或是齿面磨损崩缺，都会改变磁感应条件，造成局部波形失真。彻底清洁信号轮各个齿位，全面检查齿形完好程度，轻度污渍做清洁处理，一旦出现齿形变形、崩损，应当直接更换信号轮，避免故障反复出现。

4、加固安装消除震动偏移

发动机持续震动容易造成固定螺栓松动，传感器发生微小位移，产生间歇性波形失真。使用扭矩扳手按照标准力矩锁紧传感器，线束使用卡扣固定，预留松弛缓冲量，防止工作震动带来部件移位、线束拉扯，维持传感器工作位置稳定。

5、示波器复测校验效果

完成全部调整之后，外接示波器采集电磁式凸轮轴传感器实时输出波形，和标准波形做对比，确认无畸变、杂波消失。清除车辆故障码，分别完成冷启动、怠速、负载试车，确认信号连续可靠，波形失真故障彻底消除。
