工业液压现场环境复杂，油路脉动、阀体换向、电机电磁辐射极易干扰液压传感器信号，导致压力跳变、数值漂移、数据不稳。多数压力异常故障并非设备本体损坏，而是布线不规范引发的液压干扰与电磁干扰。掌握专业的抗干扰布线技巧，能够有效隔绝现场杂波，保障液压传感器采集数据精准稳定，提升液压系统运行可靠性。

1、强弱电彻底分离，杜绝串扰干扰

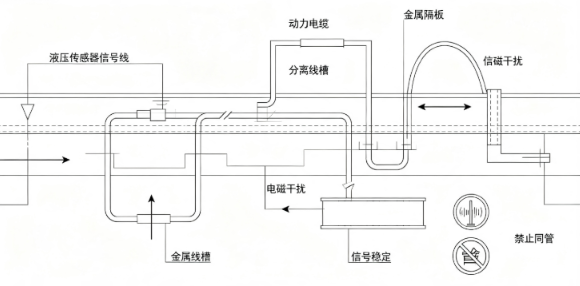

布线时严格区分动力线与信号线，液压传感器低压信号线路必须与变频器、电机、接触器动力电缆分槽、分管铺设。严禁强弱电并行、捆绑、同管走线，避免电磁耦合产生干扰杂波，从源头解决压力数据抖动问题。

2、全程屏蔽布线，规范接地方式

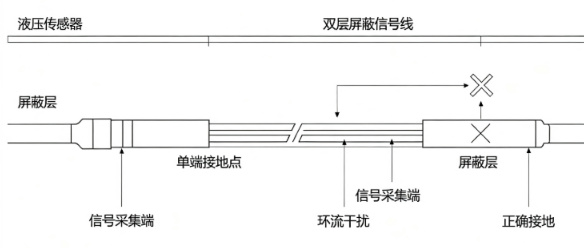

压力信号线路必须使用双层屏蔽信号线，布线过程中保持屏蔽层完整无破损、无断点。严格采用单端接地工艺，两端接地容易形成环流干扰，反而造成液压传感器信号漂移。规范屏蔽接地，可大幅过滤液压设备高频干扰信号。

3、缩短走线距离，减少信号衰减

布线尽量贴近设备就近走线，缩短液压传感器信号传输长度，避免长线感应杂波增多、信号衰减、数据失真。多余线缆不要盘绕堆积，盘线会形成感应线圈，放大现场干扰，造成压力数值频繁跳动、波动不稳。

4、避开液压震动与高温油区

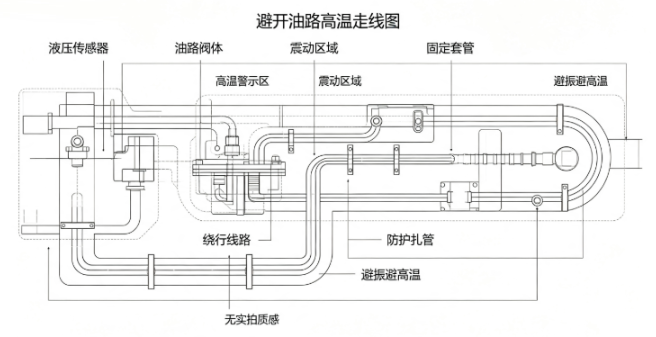

布线路径避开油路高频震动区、高压冲击区、高温阀体区域。长期震动会造成接线端子虚接、线材老化，高温会降低线缆屏蔽性能，导致液压传感器抗干扰能力下降。走线尽量固定牢靠、加装护管防护，提升线路稳定性。

5、端子标准化接线，杜绝虚接杂讯

接线时压接牢固、线芯无散丝，杜绝虚接、松动、氧化接触不良。接触不稳会产生模拟信号杂讯，与液压工况干扰叠加，引发压力数据异常。布线完成后整理线路、固定线束，避免后期工况震动造成二次干扰。

6、独立信号回路，避免共用零线

多传感器布线严禁信号零线共用，单独分配独立回路，防止信号互相串扰。独立回路布线能够让每一路液压传感器信号纯净无干扰，采集响应更线性，适配复杂多路液压工况。运用抗干扰布线技巧，可彻底解决现场液压干扰问题，稳定压力采集精度，大幅降低设备误报警与故障停机概率。
