真空度传感器信号变送器是真空等离子、负压设备的核心采集部件，主要负责将真空压力模拟信号转为标准电信号传输至控制系统。真空度传感器信号变送器接线不规范、参数调试偏差，极易造成压力数据漂移、数值不准、信号中断，导致设备真空度控温失效、工艺报错停机。标准化完成接线与调试流程，可有效提升真空采集稳定性，保障真空设备工艺一致性。

1、接线前核查，规避基础接线故障

正式接线前需核对真空度传感器信号变送器设备参数，确认供电电压、信号输出类型，区分电源正负极、信号输出端子、接地端子。提前排查线路通断，杜绝线缆破皮、短路问题。严格分离动力线与信号线，避免强电电磁干扰影响微弱真空信号传输，从源头降低数据波动问题。

2、标准端子接线，规范线路布局

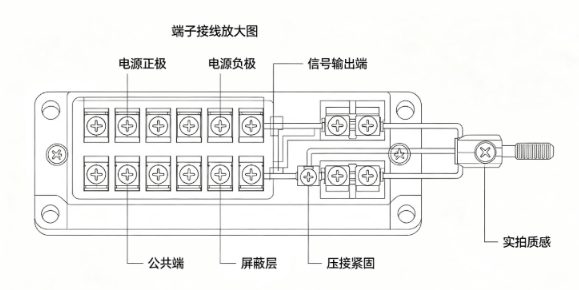

按照设备端子定义完成接线，电源端子精准匹配供电回路，严禁正负极反接，防止烧坏变送器采集模块。模拟量信号输出端子单独接入工控采集端口，线路采用屏蔽线缆，全程独立走线，不与电机、泵体动力线捆绑。接线端子压实紧固，无虚接、松脱现象，屏蔽层单端接地，有效屏蔽外界电磁干扰。

3、接地屏蔽优化，稳定信号传输

接地不良是变送器信号异常的主要原因。真空度传感器信号变送器需采用独立接地方式，禁止与变频器、真空泵共用接地端。屏蔽线缆仅单端接地，杜绝双端接地形成地环路干扰，避免真空数值跳动、漂移。设备金属外壳可靠接地，及时释放静电，保障信号持续稳定输出。

4、参数标定调试，校准采集精度

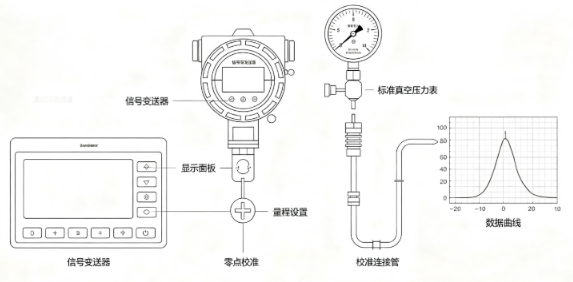

接线完成后空载上电预热设备，进入变送器参数界面，完成零点校准与量程标定。在无负压状态下执行清零操作，消除安装与线路带来的基线误差；根据设备标准真空量程设定参数，匹配系统采集区间。调试完成后逐级加载负压，观测数据变化是否线性平稳，修正偏差参数。

5、联机测试与日常运维

参数校准后接入整机系统联机运行，对比设备显示数值与标准真空度参数，确保采集误差在合理范围。测试设备启停、气压波动工况下的信号稳定性，无跳变、断连即为调试合格。日常定期检查接线端子、线缆老化情况，定期复校变送器精度，长效保障真空采集精准度。
