手动换向阀自锁（定位）结构，可让手柄松开后阀芯保持在换向位置，无需人手持续握持，常用于卷扬、支腿、调平、卷扬收放等需要长时间保位的液压回路。对比弹簧自动复位阀，自锁阀依靠机械卡位锁定阀芯行程，杜绝阀芯自行回中、负载溜动，下面拆解结构组成、动作原理、常见类型与故障要点。

一、自锁结构核心组成

主流自锁机构集中布置在换向阀阀杆端部，关键零件：定位钢珠/定位销、定位弹簧、定位凹槽（卡槽）、端盖定位套、阀杆本体。

1.阀杆外周加工2～3组环形卡槽，对应中位、左位、右位三个工作档位；

2.径向布置定位钢珠，由小预紧弹簧持续压紧钢珠，使其贴合阀杆外圆；

3.部分重载型号采用销式定位，承载力更大、抗震动效果更强。

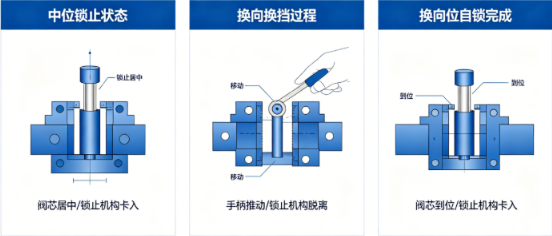

二、档位切换与自锁锁止原理

1.中位初始状态

钢珠被弹簧压入阀杆中间卡槽，阀芯固定在中位，油道保持中位机能状态，外力不大时阀芯不会窜动。

2.手动换向换挡过程

推动手柄带动阀杆轴向移动，卡槽斜面挤压钢珠，克服定位弹簧弹力将钢珠顶起、脱离原有卡槽；持续推至下一档位，钢珠在弹簧推力作用下自动卡入对应侧新卡槽，产生明显卡位手感、顿挫感，代表完成自锁定位，松开手柄阀芯不会回弹。

3.解除自锁回中位

反向扳动手柄，再次挤压钢珠跳出卡槽，移动至中间卡槽重新锁止中位，完成解锁复位。

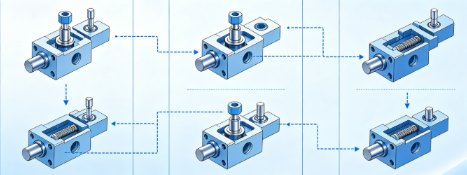

三、两种常用自锁结构形式

1.钢珠式自锁（最通用）

结构小巧、手感清晰、加工成本低，中小流量手动换向阀标配；缺点剧烈震动下存在轻微脱档风险，适合常规工程机械、农机液压系统。

2.销式定位自锁

圆柱定位销替代钢珠，接触面积大、锁止刚度高，抗冲击、防脱档能力强，多用于大流量多路换向阀、起重重载工况。

四、自锁失效常见诱因

1.定位弹簧疲劳变软、断裂，压紧力不足，行驶震动容易跳档脱位；

2.钢珠磨损、卡槽起毛刺、凹槽被压塌，卡位间隙过大锁止不牢靠；

3.阀杆拉伤、杂质卡滞钢珠运动轨迹，卡珠卡涩无法正常入槽；

4.手柄连杆别劲、装配不同心，轴向分力顶开自锁机构自行脱档。

五、结构应用优势

1.长时间保位不用手扶，降低操作人员劳动强度；

2.防止负载自重带动阀芯偏移，避免油缸溜缸、马达反转；

3.档位清晰，档位行程一致性好，便于标准化操作；

4.结构集成在阀体端部，无需额外加装外挂锁止配件，布局紧凑。
