三通换向阀广泛应用空气能、冷水机组、工业水冷设备，依靠内部阀芯位移切换流体通道，实现水路、冷媒介质流向转换。相比四通阀结构更精简，仅设1进2出或2进1出三个接口，依靠电磁先导或机械驱动改变流道通路，下面拆解完整流体切换结构与运行原理。

　　1、核心组成结构介绍

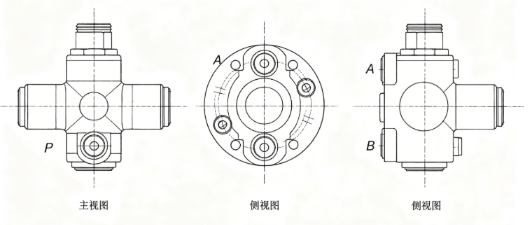

　　三通换向阀整套阀体分为驱动部件与阀体流道两部分。驱动端包含电磁线圈、先导顶针、复位弹簧；阀体主体由阀腔、滑动阀芯、密封垫圈、三个管路接口构成。三个接口定义通用标识：P为主入口，A、B为两路出口；阀芯内部开设导流通孔，依靠弹簧与电磁推力完成左右位移，阻断或连通对应流道。

　　2、断电常态流体通路原理

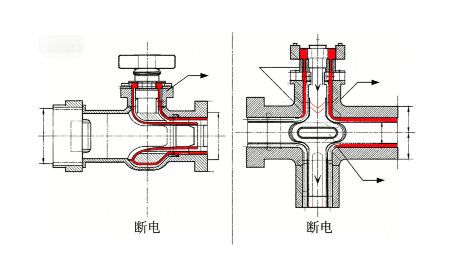

　　设备不通电时，电磁线圈无磁力，内部复位弹簧推动阀芯向一侧顶紧。此时主入口P与A通道贯通，B通道被阀芯密封隔断，流体从P口流入、A口流出；B口封闭无介质流通，机组维持基础运行模式。阀芯密封环紧贴阀腔内壁，杜绝两路介质串流、泄压。

　　3、通电换向流体切换过程

　　线圈通电产生电磁吸力，克服弹簧弹力拉动先导顶针，带动阀芯向另一侧滑动到位。三通换向阀阀芯内部导流孔同步位移，原连通的P-A通道被封堵，主入口P与B通道接通，流体切换至B管路输送，完成流向切换。断电后弹簧自动回弹，阀芯复位，流道切回初始状态，实现反复循环切换。

　　4、先导式三通阀压力辅助切换原理

　　大口径工业三通换向阀增加先导流体结构，利用管路介质压力辅助推动阀芯，降低电磁驱动力负荷。先导小孔导入介质压力作用于阀芯端面，通电后先导泄压，压差推动阀芯快速换向；断电后先导泄压关闭，压力配合弹簧复位，大流量水路、冷媒管路切换更平稳，无卡顿、流量损耗低。

　　5、流体密封防串压结构原理

　　三通换向阀阀芯外层加装耐磨损密封胶圈，滑动过程全程隔离两条支路，切换瞬间不会出现两路流体互通。阀腔采用阶梯式流道设计，减小介质流动阻力，降低压力损耗；介质温度波动时，密封件自适应伸缩，避免冷热工况渗漏、压差异常。

　　6、实际机组应用切换逻辑

　　空气能低温除霜机型中，三通阀切换水路循环路径；冷水机组通过三通阀切换制冷/采暖水路；小型冷媒回路三通阀切换储液管路。依靠阀芯位移改变流体走向，无需多组阀门配合，简化管路布局，减少泄漏点位。
