电磁换向阀叠加阀依靠阀片叠压组合实现液压控制，油路布局直接影响压力损耗、换向响应与泄漏量，合理排布可减少冲击震动，提升阀组整体稳定性，下面为标准化设计规范。

1、主油路基础排布规则

（1）统一通径基准：整套阀组底板、换向阀、溢流阀、节流阀通径保持一致，常用 02、03、04 通径，通径混用会造成节流憋压。

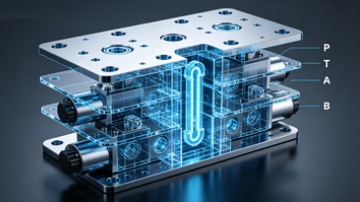

（2）四大主油孔对齐：P 进油、T 回油、A/B 执行油口垂直贯穿所有叠阀片，孔位同心无偏移，密封 O 型圈尺寸匹配对应阀片厚度。

（3）底板放置最底端：电磁换向阀底板作为总进出口基座，P 口接油泵供油，T 口连通油箱，A、B 口外接油缸马达，所有叠加元件向上堆叠。

2、阀片堆叠先后顺序布局

（1）底层：安装电磁换向阀主体阀片，作为换向主控核心；

（2）中层：压力控制阀（溢流阀、减压阀、顺序阀）紧邻换向阀上方布置；

（3）上层：流量控制阀（节流阀、调速阀）叠放在压力阀之上；

（4）最顶端：加装盖板封堵主油道，防止油压外泄。

（5）禁止颠倒顺序：电磁换向阀调速阀放在压力阀下方易出现压力波动，溢流阀远离换向阀会导致卸压滞后。

3、压力控制油路细节设计

（1）溢流阀先导油路直通换向阀 P 腔，实现即时卸压保护；

（2）多支路减压时，减压阀单独对应 A/B 油腔，各自独立调压，互不干扰；

（3）远程调压油孔预留外接接口，如需远程控制可外接调压阀，封堵不用的远程孔防止泄压。

4、流量与单向保压油路布局

（1）电磁换向阀单向节流阀分 A 控、B 控，需要单向调速则对应叠在 A、B 油道侧；双向调速两片对称布置；

（2）液控单向阀靠近执行油口，锁止油缸时保压效果更佳，减少阀片间隙内泄带来的沉降；

（3）长管路大流量工况，加大 P、T 主油孔截面积，降低沿程压力损失。

5、安装固定与密封布局要点

（1）长阀组选用高强度长螺栓均匀锁紧，对角分次拧紧，扭矩统一，避免阀片翘曲漏油；

（2）每两片阀片之间标配耐油橡胶 O 型密封圈，油孔周边完整密封，多余空位加装堵头；

（3）电磁换向阀电磁线圈朝向外侧，预留检修拆装空间，阀组侧面留出测温、测压点位。

6、降噪防冲击优化布局

（1）大冲击工况在阀组底板 T 回油口加装蓄能缓冲接头；

（2）多执行元件分开独立叠加单元，共用底板分区供油，避免支路压力互相干扰；

（3）阀组底部加装减震垫，整体固定在刚性机架，减少高频换向震动。
