工业臭氧设备频繁启停是腔体提早损坏的常见诱因，冷热温差、高压脉冲、气压变化、臭氧腐蚀多重伤害叠加，陶瓷介质、电极、密封件故障率大幅上升，下面分析损耗根源与实用防护手段。

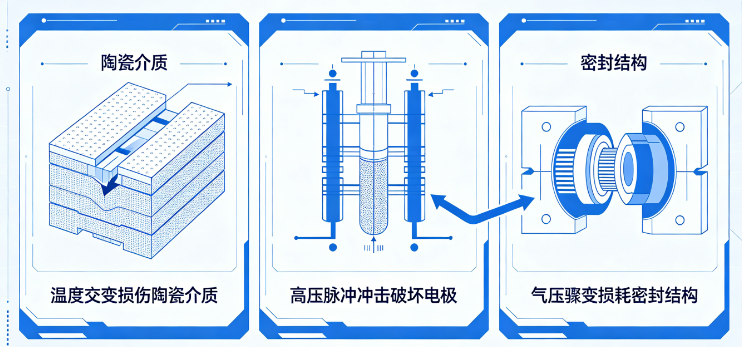

1、温度交变损伤陶瓷介质

（1）开机功率瞬间拉高，介质短时间升温35-45℃，关机通气快速冷却，反复热胀冷缩产生持续应力，氧化铝陶瓷韧性差，长期循环出现细微裂纹。

（2）裂纹改变电场分布，高压易击穿形成电弧，灼烧电极；玻璃介质抗温差能力弱，高频启停短时间出现崩边碎裂。

（3）水冷机型虽整体温度平稳，但介质底座、支架热膨胀系数不同，反复伸缩会出现脱胶移位，埋下爬电隐患。

2、高压脉冲冲击破坏电极与接线

（1）启动瞬间电压峰值达正常1.2-1.5倍，脉冲高压击打电极表面，形成点状烧蚀，表层镀层氧化脱落，导电性能下降，臭氧产量缩减。

（2）腔体内部高压引线、接头持续承受脉冲冲击，绝缘外皮加速老化开裂，轻微漏电降低产能，严重时短路烧毁驱动电源。

3、气压骤变损耗密封与内腔结构

（1）开机进气压力快速升至0.02-0.05MPa，关机立刻泄压归零，氟橡胶密封垫反复挤压回弹，弹性快速衰减，出现漏气渗水问题。

（2）启停产生湍流气流冲刷电极镀层，漏气后湿气渗入放电间隙，水汽附着介质表面引发电解腐蚀，加快腔体老化速度。

4、残留臭氧加剧内腔氧化电蚀

（1）停机后腔体留存臭氧，强氧化性持续腐蚀金属内壁、电极焊点，频繁启停交替高温放电与常温臭氧浸泡，金属锈蚀速度翻倍。

（2）每次启动重新生成等离子体，活性氧原子、离子不断轰击介质表层，蚀刻损耗远高于长时间稳定连续运行。

5、降低启停损耗防护方案

（1）加装软启停电控，3至5秒缓慢升压消除电压尖峰；关机先切断高压，通气吹扫30-60秒排空臭氧再整机断电。

（2）短时间间歇使用保持低功率待机，不彻底断电；配套储气缓冲罐稳定进气压力，削弱启停气压冲击。

（3）硬件升级更换高韧性加厚陶瓷、耐臭氧铂金电极、耐高低温氟胶密封；水冷设备维持水循环不间断，缩小整体温差。

（4）每半个月巡检设备，检查介质裂纹、电极烧蚀斑点、密封垫硬化变形，提前更换配件，防止腔体整体击穿报废。

稳定连续运行是保护放电腔体的关键，冷热电气带来的冲击损伤不可逆，优化电控搭配优质配件，腔体使用寿命可提升一半以上。
