波形发生器外接信号、信号叠加多数主流波形发生器支持外接信号叠加输出，可实现两路信号混合输出，常用于信号调制、电路测试等场景，需区分设备功能、接线方式并做好参数匹配，保障叠加效果稳定。

1.确认设备叠加功能

先查看设备是否自带信号叠加/求和功能，高端机型设有专用外部输入接口，支持本机波形与外接信号直接叠加。简易款无内置叠加电路，不可直接硬件叠加，可借助外部加法电路实现混合输出。同时关闭扫频、脉冲调制等无关功能，避免功能冲突。

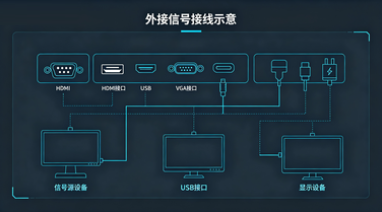

2.规范硬件接线方式

使用专用外部信号输入端口接入外接信号，选用屏蔽线缆，缩短走线长度。区分信号地与设备公共地，保证共地连接可靠，防止出现地环路干扰。双通道机型也可利用两路通道分别输出本机信号、外接信号，再外接合路器完成叠加。

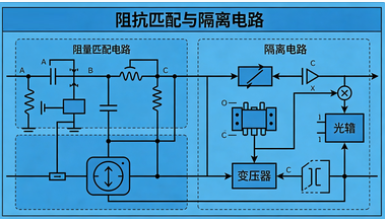

3.匹配信号幅值与阻抗

控制两路信号幅值在设备额定范围内，幅值过高易造成输出饱和、波形削顶。保证外接信号源、线缆与设备输入阻抗相互匹配，阻抗失配会引发信号反射、波形畸变。逐步微调两路信号幅度，避免单路信号过大掩盖另一路波形。

4.调节相位与频率参数

叠加前统一或按需设置两路信号的频率、相位。同频信号可通过相位调节改变叠加形态；异频信号叠加前确认频率范围，不超出设备带宽限制。实时观测输出波形，微调相位、幅值，达到预期叠加效果。

5.干扰防护与安全操作

外接信号需做好隔离，高压信号必须加装隔离模块，防止高压倒灌损坏设备。全程保持供电稳定，远离强电磁干扰源。调试完成后锁定参数，长期使用定期检查接线与波形状态，确保叠加输出持续正常。
