波形发生器双通道波形输出不同步，主要表现为频率偏差、相位偏移、启停时序不一致，会影响电路测试、器件驱动等应用效果。从时钟、参数、触发、相位、硬件与防护多方面配置，可实现双通道精准同步输出。

1.共用同源基准时钟

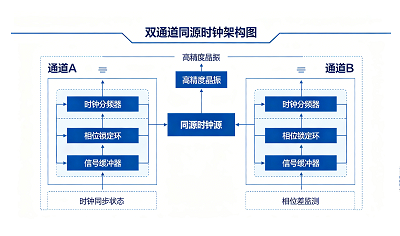

时钟同步是双通道同步的核心前提。让两个通道完全共用设备内部主时钟或外部参考时钟，禁止两路通道单独配置独立时钟。同源时钟能保证两路信号的振荡频率、时钟节拍完全统一，从根源杜绝频率差异。若使用外接参考时钟，需保证时钟信号幅值、阻抗匹配正常，避免时钟抖动造成两路信号逐步失步。

2.统一全部输出参数

完成时钟配置后，逐项对齐双通道基础参数。两路波形的频率、周期、波形类型、输出幅值、直流偏移、占空比必须设置为完全一致。哪怕微小的参数差异，都会改变波形运行节奏，破坏同步状态。切换波形、调整幅值时，需同步修改两个通道参数，不要单独改动单通道设置。

3.启用硬件同步触发模式

依靠同步触发实现两路信号同时启停。优先选择内部同步触发，由设备主控单元发出统一触发指令，同步打开两路输出通道；多设备联动或外部控制场景，可接入外部触发信号，将外部触发源同时接入两个通道触发端，设置相同触发电平、触发边沿。严禁单通道单独触发，防止出现一先一后的输出时差。

4.精细校准相位差值

参数与触发设置完成后，观察双通道波形相位状态。利用设备自带的相位调节功能，对其中一路波形做相位微调，逐步缩小两路信号的相位差。多数专业波形发生器支持相位复位功能，可一键将双通道相位归为零相位，实现同相输出。针对需要固定相位差的场景，也可精准设定相位差值并锁定。

5.硬件匹配与运行防护

检查两路输出接口、负载阻抗保持一致，负载不均会造成波形畸变、时序偏移。参数调试完毕后锁定通道配置，防止误操作更改参数。长时间连续工作时，环境温漂、器件老化可能带来轻微偏差，定期复测波形状态并小幅校准，保障双通道长期稳定同步输出。
