波特率发生器外部晶振，外部晶振是串口通信的频率基准，参数匹配不当会造成波特率误差超标、通信乱码、时钟不起振，需结合应用场景、硬件电路、通信需求逐项核对关键参数。

1.标称频率

这是核心匹配项，频率直接决定分频计算逻辑。常用规格有4MHz、8MHz、12MHz、16MHz、24MHz等。优先选择能被目标波特率、采样倍数整除的频率，减少分频取整误差。高频波特率如115200bps、460800bps，建议选用8MHz、16MHz等主流高频晶振；低速通信可搭配低频晶振，同时兼顾芯片时钟树的分频架构，避免多级分频累积偏差。

2.频率精度与温漂

工业串口场景要求晶振精度至少达到±20ppm，高精度通信、多设备组网需选用±10ppm及以上规格。ppm数值越小，频率偏差越小。同时关注温漂参数，宽温工作设备（-40℃~85℃）必须选用低温漂晶振，防止高低温环境下频率漂移，导致波特率失准、数据误码。普通室内简易设备可选用常规经济型晶振。

3.负载电容

无源晶振必须严格匹配负载电容，常见档位为12pF、18pF、22pF。该参数决定晶振起振状态与输出频率，晶振标称负载电容要和单片机引脚配置、外围匹配电容保持一致。若参数不匹配，会出现停振、频率偏移、起振缓慢等问题。电路中两侧对地电容取值一般等于标称负载电容，严禁随意更换容值。

4.等效串联电阻（ESR）

等效串联电阻反映晶振内部损耗，阻值越低，信号驱动能力越强、工作越稳定。单片机时钟电路需匹配芯片驱动能力，通用MCU通常适配ESR在30Ω~100Ω区间的晶振。驱动能力偏弱的芯片，不宜选用高ESR晶振，容易引发起振失败；大功率驱动电路也需规避阻值过低的型号，避免器件损耗异常。

5.封装与电气规格

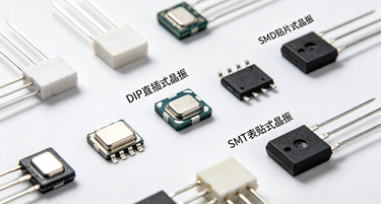

根据PCB板空间选择封装，主流有HC-49S、3225、2520等贴片/直插封装，结构尺寸要契合板载焊盘。同时核对工作电压，常规晶振适配3.3V、5V主流供电系统，和主控芯片电压域保持统一。还要留意老化率，长期不间断工作的工业设备，优先选择低老化率晶振，保证长期使用中频率稳定。

6.驱动电平与起振模式

区分晶振为基频振荡还是泛音振荡，波特率发生器一律选用基频晶振，泛音晶振需额外配谐振电路，易产生频率干扰。确认芯片时钟引脚为晶振输入模式，匹配对应的正弦波起振电平，不与外部方波时钟混用，保证时钟波形纯净，减少抖动对串口采样的影响。
