SMC真空发生器、短直少弯、分级过滤、防漏防振、周期清洁是管路布局与滤网维护的核心要点，科学的管路设计可保障真空响应速度与吸力稳定，规范的滤网维护能避免堵塞故障、延长设备寿命，二者协同支撑真空系统长期高效运行。

一、管路布局核心讲究

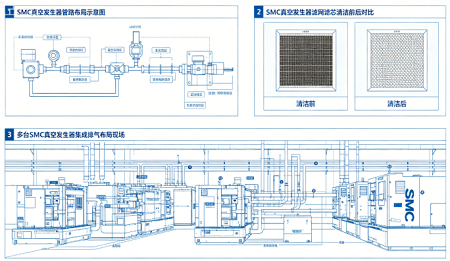

1.路径短直，减少阻力

管路优先采用最短直线布局，严控总长度（小型机型建议≤2m），减少弯头、接头数量，避免管路盘绕、扭曲。每增加1个90°弯头，真空阻力上升约15%，过长或复杂管路会导致真空建立延迟、吸力衰减，高频工况下影响尤为明显。

2.管径匹配，适配流量

供给侧（压缩空气）与真空侧管径需与发生器接口规格一致，禁止随意缩小管径。小型机型常用φ4/φ6气管，真空侧管径过小会限制流量，导致吸附无力；管径过大则增加容积，延长响应时间，需严格匹配发生器吸气流量参数。

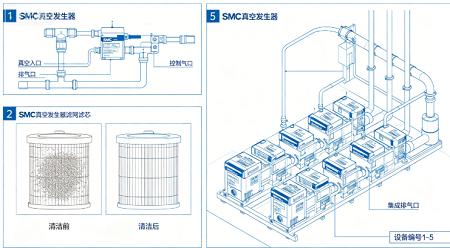

3.分级过滤，保护元件

进气侧必须前置SMC空气过滤器（AF系列），真空侧加装真空过滤器（ZFA/ZFB系列），形成双重过滤防护。前置过滤器去除压缩空气中的水汽、油雾与杂质，真空过滤器拦截工件粉尘、碎屑，避免喷嘴、扩散器堵塞，尤其适配粉尘多、油污重的工况。

4.防漏防振，稳定运行

管路连接采用真空专用接头，密封到位无泄漏，可通过肥皂水检测漏气点。管路固定牢固，避免与设备、机械臂直接接触，减少振动传导导致的接头松动、管路磨损；移动部位预留足够松弛度，防止拉伸破损。

5.排气通畅，避免背压

排气口保持开放通畅，禁止堵塞或加装过细消声器，多台集装时排气路径分开，防止排气回流产生背压，降低真空效率。排气口远离吸料区域与敏感元件，避免油污、粉尘二次污染。

二、滤网清洁周期标准

1.常规工况周期

标准清洁周期：2000-3000小时（约3-6个月），对应洁净车间、轻工包装、3C电子等粉尘少、气源清洁的场景。日常每周目视检查滤网表面，无明显堵塞、发黑可正常使用，到期后拆解清洁或更换滤芯。

2.恶劣工况周期

缩短周期：500-1000小时（约1-2个月），适配木工加工、五金冲压、粉体搬运等粉尘量大、气源含油含水的场景。若出现真空度下降、吸附响应延迟、吸力不足等情况，立即停机检查，不受周期限制及时清洁。

3.清洁与更换要点

清洁时取出滤网滤芯，用低压干燥压缩空气（≤0.5MPa）反向吹扫，去除表面粉尘、碎屑；油污较重时用中性清洁剂浸泡清洗，晾干后装回。滤芯出现变形、破损或吹扫后真空度仍无法恢复，直接更换新滤芯，避免杂质进入发生器内部造成永久磨损。

4.日常巡检提醒

每日开机前快速查看真空压力表，若压力降超过5kPa，大概率滤网堵塞，优先检查清洁；每周清理发生器外观灰尘，每月检查管路接头密封性，将滤网维护纳入设备日常点检流程，防患于未然。
