PLC由一个处理器单元和一组可以本地或远程安装的电子I/O卡组成。在存储软件程序的CPU单元中。下图显示了从PLC到电磁阀的接线图。所述电源将电力提供给PLC中的单元的所有模块;但是，它不向需要高额定电流和电压的PLC的外围I/O设备提供直流电压。

　　用PLC连接电磁阀

　　输出模块充当开关但很少提供任何电源。外部电源连接到输出卡，卡将打开或关闭每个输出通道的电源。

　　下面列出了典型的输出电压，并根据他们各自的组织要求下订单。

　　·120伏

　　·24伏直流电

　　·12至48伏交流电

　　·12至48伏直流电

　　·5伏直流电(TTL)

　　·230伏

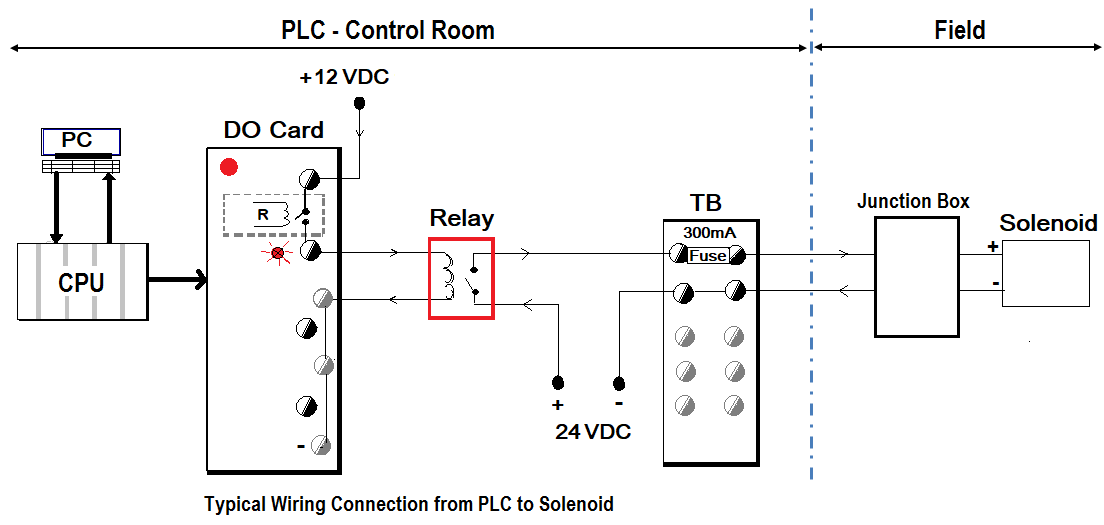

　　从PLC到电磁阀的接线连接

　　该电磁阀被连接到PLC的数字输出模块。分支电缆（支线）用于在现场将螺线管连接到接线盒。主电缆（本垒打）用于从接线盒连接到控制室的编组柜。然后从编组机柜连接到系统机柜中相应的数字输出(DO)卡通道。

　　电磁阀需要高额定电流才能工作。PLC及其I/O模块仅使用低额定电流。所以不能直接使用PLC电源来给PLC卡上电。

　　为了解决这个问题，我们必须使用一个单独的电源，它在编组柜中可用。这些通常是小型正负母线单元，可以提供+24 VDC的高额定电流。将使用中间继电器从该母线使用电磁阀电源。使用继电器使得螺线管从这些母线(+24 VDC)接收电源，但继电器由数字输出卡控制。

　　注意：电磁阀可以在+12 VDC、+48 VDC、110 VAC、120 VAC、230 VAC等下工作。接线和电源单元将相应改变。

　　当PLC向数字输出(DO)卡发出命令时。DO卡使继电器通电。继电器将通电。+24 VDC高额定电流也在该继电器的常开触点中形成回路。当继电器通电时，这个高额定功率将通过接线盒进入现场。电磁阀将通电。

　　当PLC删除该命令时，DO卡将断开该继电器。然后继电器会断开电磁阀的高额定功率，因此电磁阀将断电。这些DO卡通常有8到16个相同类型的不同输出，并且可以具有不同的额定电流。

　　继电器、晶体管或双向可控硅是购买输出卡时的常见选择。继电器是适应性最强的输出设备，能够切换交流和直流输出。但是，它们的切换时间较慢。继电器输出通常称为干触点。晶体管仅限于直流输出，并且双向可控硅仅限于交流输出。晶体管和双向可控硅输出称为开关输出。

　　干接点

　　每个数字输出都分配有一个专用继电器。这允许交流和直流混合电压以及隔离输出来保护其他输出和PLC。

　　响应时间通常大于10毫秒。这种方法对电压波动和尖峰最不敏感。

　　开关输出

　　向PLC数字输出卡提供电压，该卡使用带有晶体管或三端双向可控硅开关的固态电路将其切换到不同的输出。双向可控硅非常适合需要小于1A的交流设备。

　　晶体管输出一般使用最大1A的NPN或PNP晶体管。它们的响应时间远低于1毫秒。

　　继电器

　　尽管继电器很少用于控制逻辑，但它们对于切换大功率负载仍然必不可少。下面给出了继电器的一些重要术语。

　　接触器–是用于切换大电流负载的特殊继电器。
