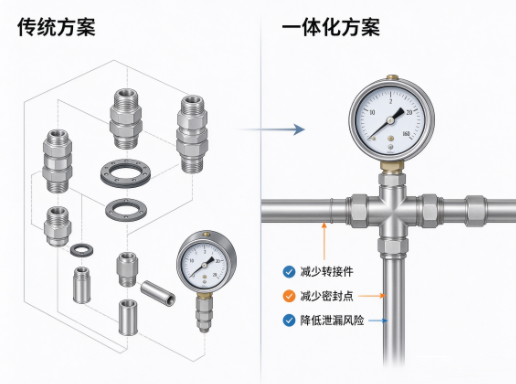

一体化不锈钢真空压力表集成测量接头与表体，省去传统压力表配套多个转接头、缓冲组件的组装步骤，能够简化真空管路现场安装，广泛应用在真空负压成套设备上。

传统真空测压方案需要单独配接头、密封垫片、转接短管，零件多，装配耗时长，密封点位多，真空泄漏风险高。一体化真空压力表将连接结构与表身整合，减少管路密封节点，降低负压工况漏气概率。

一、一体化真空压力表结构优势

表体与真空连接接口一体加工，无需现场拼接转接件，减少密封垫片数量。整体采用不锈钢材质，抗锈蚀，适配大部分无强腐蚀负压介质。一体化结构体积更紧凑，适合狭小设备柜体、集成化真空机组。

二、真空管路安装操作要点

安装前检查压力表接口密封面，无划痕、杂质。管路接口清洁干净，避免粉尘颗粒卡在密封面造成负压泄漏。

安装时只能旋转接头六角位置，禁止旋转压力表表壳，防止内部真空元件受损。管路对准接口，均匀拧紧，不要用力过猛压坏密封面。

真空管路尽量缩短取压支管长度，减少死角，利于快速稳定真空读数。安装完成后做保压检漏，确认无漏气。

三、配套管路与使用要求

真空负压管路对密封要求高，一体化表只是减少接头，不能忽略管路本身密封性。软管连接时选用耐负压真空软管，硬管优先不锈钢管材。

负压工况压力波动小，但需要避免瞬间压力冲击，防止损坏压力表内部传感元件。

【适用场景清单】：小型真空机组、负压吸附设备、真空包装配套管路、实验室简易真空管路、自动化负压输送设备。

【不推荐使用场景清单】：含强酸碱腐蚀气体介质、高温超过80℃工况、介质含有大量粉尘颗粒无前置过滤、超高真空精密测量场景。

【选型3个容易踩坑点】

1.混淆真空压力表量程，选用普通正压压力表测量负压，无法读取真空值；

2.安装大力拧表壳，内部连接组件错位，出现持续漏气；

3.忽视密封面清洁，细小杂质残留，后期真空管路缓慢掉压。

【参数边界提醒】一体化不锈钢真空压力表常规适用温度-20℃～80℃；常规测量范围一般-0.1~0MPa；不适用于超高真空（10⁻³Pa以下）精密测量场景。

四、安装后检漏与读数确认

全部装配完成，缓慢抽真空，逐步达到设定负压值，观察压力表指针稳定情况。保压一段时间，查看负压值是否掉压，出现掉压重点检查接口密封位置。

设备停机泄压时，缓慢泄压，避免压力骤变损伤表芯。
