射频、微波通信与精密检测设备中，窄带滤波器负责筛选目标频段信号，阻挡邻频、谐波等带外干扰。传统产品带外抑制深度不足，强干扰环境下容易出现信号被噪声淹没，接收机灵敏度下降。国产窄带滤波器全新专利技术落地，优化谐振耦合拓扑结构，显著提升带外抑制指标，助力射频器件国产化替代。

一、专利核心技术亮点

1.多层谐振耦合结构优化

专利采用多阶谐振单元耦合设计，改进谐振器排布与耦合间隙，提升器件Q值。在保证通带低插损前提下，大幅加深阻带衰减，有效抑制谐波、镜像频率、邻频道干扰，解决传统滤波器带外滚降缓慢的短板。

2.寄生信号抑制设计

优化接地屏蔽与馈电过渡结构，抑制谐振单元之间的寄生耦合，减少杂散谐振峰。在多信道密集组网场景，降低不同信道之间的串扰，提升信号纯净度。

3.小型化工艺兼容

依托LTCC低温共烧陶瓷或微带工艺，在提升带外抑制的同时控制器件体积。可实现贴片式封装，适配高密度电路板集成，兼顾高性能与量产加工能力，降低批量制造成本。

4.温漂稳定性优化

调整介质材料与谐振结构，改善高低温环境下频率漂移问题，在户外、车载、工业温控波动场景，滤波性能不易随温度变化劣化。

二、选型与应用要点

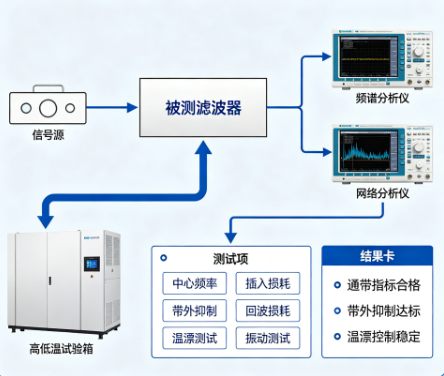

选型重点关注带外抑制深度、通带插入损耗、中心频率温漂、封装尺寸。通信接收机、雷达探测、工业无线传感、卫星通信等多干扰场景优先选用该专利方案。PCB布局时滤波器就近放置在射频前端，周边做好接地隔离，减少走线耦合干扰。产品批量使用前，完成高低温、振动可靠性测试，验证带外抑制指标稳定性。

三、适用场景

5G/卫星通信射频前端、雷达信号接收模块、工业无线测控设备、精密光谱检测、北斗接收机、射频传感采集系统。
