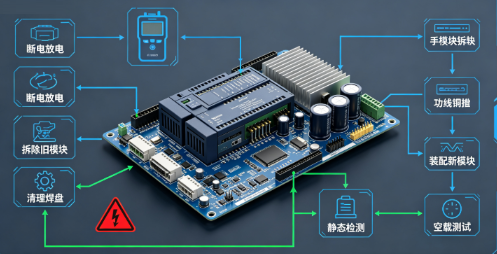

设备短路、母线过压、负载卡死极易造成伺服驱动器驱动模块击穿，出现上电过流、缺相、直接黑屏故障。驱动模块属于核心功率器件，更换操作工序复杂，操作不当极易造成新模块再次击穿。遵循标准化驱动模块击穿更换步骤规范施工，可降低维修损耗，恢复伺服稳定运行。

1、断电放电拆机，做好安全防护

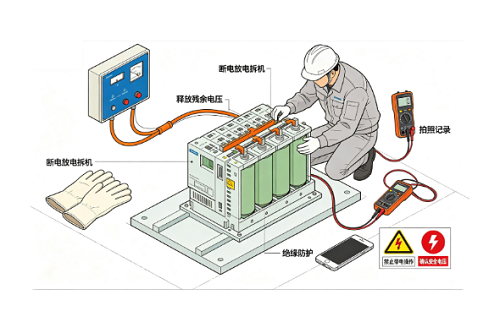

开展伺服驱动器驱动模块更换前，切断总电源静置充分放电，释放母线电容残余电压。拆除驱动器外壳，清理内部积灰，记录排线、功率铜排接线位置并拍照留存，防止装配时接线错乱，避免带电操作引发触电与器件二次击穿。

2、拆除损坏驱动模块，清理基板焊盘

依次拆除模块连接铜排、驱动排线、温度检测线路，使用恒温焊台熔解焊锡，完整取下击穿的驱动模块。清理主板焊盘残留锡渣、碳化污垢，检查主板铜箔有无烧断、线路碳化，轻微铜箔损伤用飞线修补，保证基板导电性能完好。

3、涂抹导热硅脂，装配全新驱动模块

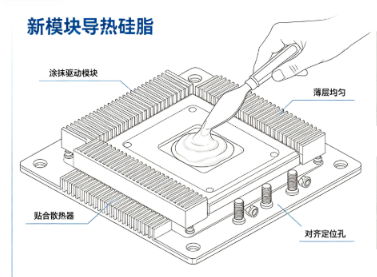

取全新匹配型号驱动模块，在模块底部均匀涂抹薄层导热硅脂，保证与散热器紧密贴合。对齐定位孔放置模块，初步固定螺丝，核对引脚与主板焊盘完全贴合，硅脂用量不宜过多，防止溢漏造成线路短路，稳定伺服驱动器散热性能。

4、焊接线路与铜排，检测静态参数

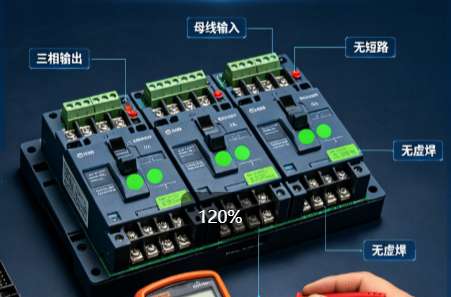

焊接模块驱动引脚、功率铜排、温度信号线，紧固所有固定螺栓。使用万用表二极管档测量三相输出、母线输入端静态阻值，对比标准参数确认无短路、虚焊问题，规避模块焊接不良导致再次击穿，是驱动模块击穿更换步骤关键环节。

5、空载通电测试，带载试运行校验

断开电机动力线、编码器线空载上电，清除历史故障代码，观察驱动器无报警、风扇正常运转。再接回电机低速点动，满载往复运行监测电流与温度，无异常后保存参数，整套驱动模块更换流程完成。
