在工业自动化多轴伺服系统中，多轴伺服驱动器面临的电磁干扰是引发通讯中断、报警误触、精度下降的核心诱因。不合理的布线与屏蔽设计会放大电磁耦合影响，降低设备稳定性，增加运维成本。规范的电磁干扰屏蔽布线方案，可从源头削弱干扰，保障多轴系统可靠运行。本文针对总线型多轴伺服场景，梳理全流程屏蔽布线要点，构建高效抗干扰体系。

1、线缆选型规范

线缆是干扰传导的核心载体，需严格选用对应规格的屏蔽线缆。动力回路采用双层屏蔽的伺服专用动力电缆，信号与通讯回路选用高屏蔽覆盖率的专用总线电缆，严禁用普通无屏蔽线缆替代。屏蔽层覆盖率需达标，确保对电场、磁场干扰的阻隔能力，从传输介质层面筑牢抗干扰基础，这是电磁干扰屏蔽落地的核心前提。

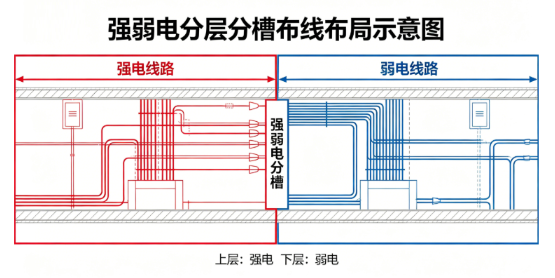

2、分层布线布局

严格执行强弱电分离原则，动力线缆与信号、通讯线缆分槽布设，平行敷设保持规定安全间距，交叉处采用90度垂直跨越，减少电磁耦合干扰。布线路径远离接触器、继电器、制动电阻等强干扰器件，避开高频发热区域。线缆固定平顺，避免硬折损伤屏蔽层，合理缩短走线长度，降低干扰拾取概率。

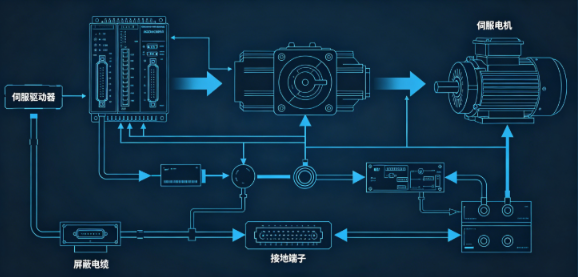

3、屏蔽接地处理

规范的屏蔽接地是抗干扰关键，遵循等电位接地原则。屏蔽层采用360度环形压接金属接头，确保屏蔽完整连续，避免剥开过长屏蔽层形成天线效应放大干扰。常规场景采用单端接地，长距离强干扰环境可两端接地，需确保两端机柜共地电位差合规，严禁多点接地形成地环路。信号地与动力地分开接入接地排，避免干扰串扰。

4、接头端接优化

接头是屏蔽系统的薄弱环节，需规范端接工艺。芯线剥线长度适配端子，压接牢固无虚接，屏蔽层与金属接头完整贴合，杜绝屏蔽悬空失效。总线首尾配置匹配阻抗的终端电阻，抑制信号反射引发的干扰。冗余线缆平直收纳，严禁盘绕成圈形成电感放大干扰。所有接头做好标识，便于后期排查维护，保障屏蔽链路完整。

5、验收运维保障

布线完成后开展电磁兼容测试，检测通讯误码率、信号质量与干扰强度，验证屏蔽布线实际效果。建立季度巡检机制，检查接头紧固度、屏蔽层完整性、接地可靠性，及时处理线缆老化、屏蔽破损问题。定期清洁柜内积尘，避免粉尘影响屏蔽性能，长效保障多轴伺服驱动器的抗干扰能力稳定。
