不同类型运动传感器,使用不同的红外探测器及工作原理

发布时间:2021-09-29 18:20:24点击量:

  安全系统中通常使用不同类型的运动传感器。它们根据各种原理工作,并用于各种应用。典型的用途可能是在建筑物的外门或窗户中监视建筑物周围的区域。当检测到运动时,它们会产生电信号,并根据该信号采取一些行动。


  一些工作方式与军用雷达扫描仪相同,而另一些工作方式基于振动、红外辐射甚至声音。所有这些不同类型的传感器都有不同的优点和缺点,在决定选择粒子运动检测传感器时应考虑这些优点和缺点。


  运动传感器类型:


  运动传感器根据检测身体运动的方式进行分类。下面列出了这两种分类,并简要介绍了它们的操作


  有源探测器:


  主动探测器也称为基于雷达的运动传感器。主动探测器传感器在房间或其他地方发射无线电波/微波,撞击附近的物体并将其反射回传感器探测器。

不同类型运动传感器,使用不同的红外探测器及工作原理(图1)

  此时,当物体在运动传感器控制的区域内移动时,当波返回到传感器检测器时,传感器将查找波中的多普勒(频率)偏移,这表明波已击中移动物体。运动传感器可以理解这些变化,并向报警系统、灯或连接到运动传感器的其他类型设备发送电信号。


  此时,当物体在运动传感器控制的区域内移动时,当波返回到传感器检测器时,传感器将查找波中的多普勒(频率)偏移,这表明波已击中移动物体。


  运动传感器可以理解这些变化,并向报警系统、灯或连接到运动传感器的其他类型设备发送电信号。


  使用微波进行运动检测的有源传感器主要用于自动门和购物中心的类似应用,但也可用于房屋安全报警系统和室内照明系统。


  主动式运动传感器不适用于室外照明或类似应用,因为它们可以检测随机对象的运动,例如风吹的对象、较小的动物或甚至较大的昆虫,并触发闪电。

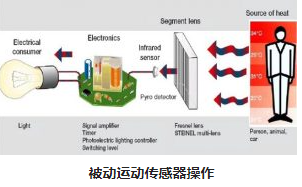

  无源探测器:


  与主动传感器相比,被动运动传感器不发射任何东西,只检测红外能量。红外(热)能级由被动探测器检测。被动传感器扫描房间或区域,并安装用于检测生物辐射的红外热。

不同类型运动传感器,使用不同的红外探测器及工作原理(图2)

  事实上,任何温度高于绝对零度的物体都会辐射热量。当物体进入被动传感器的检测区域时,它将检测物体发出的热量,并启动警报或打开灯或任何应用程序。


  如果这些传感器被在探测范围内移动的小动物或昆虫激活,它们将无效。然而,大多数被动传感器可以调整以捕获具有一定程度散热的对象的运动,例如调整传感器以仅接收人类的运动。


  组合式(混合式)传感器:


  组合或混合技术运动传感器是主动和被动传感器的组合。只有当主动和被动传感器都检测到移动时,它才会激活灯光或警报。组合式传感器可用于报警系统,以减少误报警触发的可能性。


  然而,这种技术也有其缺点。它不能提供与单个被动红外和微波传感器相同的安全级别,因为只有当两个传感器都检测到运动时才会触发警报。


  因此,例如,如果小偷知道如何逃离其中一个传感器,那么他的移动将只被一个传感器检测到,而不会被另一个传感器检测到。此时,不会向报警系统发送任何信号,报警系统将无法打开。最流行的双技术传感器类型结合了被动红外和微波传感器。


  因此,例如,如果小偷知道如何逃离其中一个传感器,那么他的移动将只被一个传感器检测到,而不会被另一个传感器检测到。此时,不会向报警系统发送任何信号,报警系统将无法打开。最流行的双技术传感器类型结合了被动红外和微波传感器。


  然而,这种技术也有其缺点。它不能提供与单个被动红外和微波传感器相同的安全级别,因为只有当两个传感器都检测到运动时才会触发警报。


  因此,例如,如果小偷知道如何逃离其中一个传感器,那么他的移动将只被一个传感器检测到,而不会被另一个传感器检测到。此时,不会向报警系统发送任何信号,报警系统将无法打开。最流行的双技术传感器类型结合了被动红外和微波传感器。


  运动传感器有不同的形状和尺寸。让我们用几个例子来解释它


  被动红外探测器(PIR):


  这些是目前广泛使用的传感器中的一些,可以在许多家庭安全系统中找到。被动红外探测器研究物体(人、宠物等)运动引起的红外能级变化。

不同类型运动传感器,使用不同的红外探测器及工作原理(图3)

  PIR运动检测器容易受到热源和阳光变化的阻碍,更适合于封闭环境下的室内运动检测。


  主动红外传感器:


  其设计用于传输连接到光学探测器的电信号。一旦光束中断,它可能会发出运动传感器警报。


  主动红外探测器采用双光束传输结构。发射器的一侧发射红外线,另一侧有接收器接收红外线。适用于室外点对点中断检测。


  主动式红外光束运动传感器主要安装在室外,因为它利用发射器和接收器的原理进行检测。光束必须通过检测区域并到达接收器,这一点很重要。


  超声波检测器:


  这些类型的运动传感器分为主动式和被动式。理论上,超声波探测器发出高频声波,然后反射回传感器。如果声波中断,主动超声波传感器可能会发出警报。

不同类型运动传感器,使用不同的红外探测器及工作原理(图4)

  运动传感器类型的应用:


  ·入侵者警报

  ·自动检票口

  ·入口照明

  ·安全照明

  ·干衣机

  ·自动门

  ·超声波传感器用于在家里触发安全摄像头和野生动物摄影。

  ·主动红外传感器用于指示传送带上是否有产品
