头分离式双显示数字压力传感器I/O电路及接线图

发布时间:2022-09-20 15:41:08点击量:

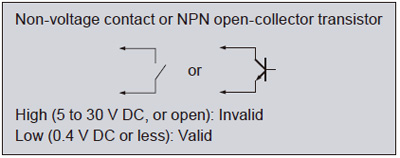

 NPN输出型输入输出电路显示图(DPC-101)

头分离式双显示数字压力传感器I/O电路及接线图(图1)

 1)选择并使用自动参考功能和远程调零功能。

 2)将模拟电流输出期间的输出负载电阻设置为250Ω(最大值)

 3)请注意,在模拟电流输出期间会产生5 V或更高的电压。


 符号・・・D 1至D 4:反向电源极性保护二极管


 Z D1至Z D3:浪涌吸收齐纳二极管


 Tr 1、Tr 2:NPN输出晶体管

头分离式双显示数字压力传感器I/O电路及接线图(图2)
