光电传感器(BGS)OBT30-R3F-E0
三角测量传感器(BGS)OBT30-R3F-E0（漫反射型光电接近开关）
 | 【产品功能描述】 | |
| 激光三角测量传感器(BGS)OBT30-R3F-E0也可以称为：漫反射型光电传感器，光电式接近开关。它可根据其性能和预期用途分为两类。高分辨率激光器通常用于需要高精度、稳定性和低温漂移的位移和位置监测应用。这些激光传感器经常用于过程监控和闭环反馈控制系统。接近型激光三角测量传感器便宜得多，通常用于检测零件的存在，或用于计数应用。 | ||
| 【型号】 | ||
OBT30-R3F-E0 带背景抑制功能的漫反射型光电开关 带2m固定电缆 | ||
产品·特点
——三角测量传感器(BGS)OBT30-R3F-E0产品特性——
★超薄外形，可直接安装，免安装支架 ★抗外界光干扰能力强 ★可检测极小目标物0.1mm ★高亮光斑，在黑色材料上一样清晰可见 ★极佳的背景抑制效果 |
|
产品·规格参数
——三角测量传感器(BGS)OBT30-R3F-E0产品功能——

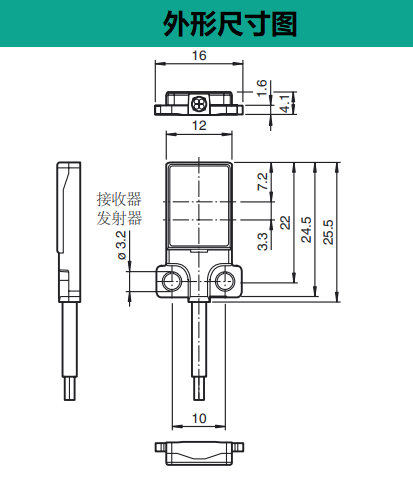

通用规格参数—— ·检测距离：1...30 mm ·参考目标：标准白色平板，100 mm x 100 mm ·光源：LED ·光源类型：调制可见红光，630 nm ·LED危险等级标记：免除组 ·黑/白差(6%/90%)：<20%当30 mm ·角度偏差：大约2° ·物体尺寸：类型起始于0,1 mm 16 mm ·光点直径：大约5,5 mm相距30 mm ·发散角：大约5° ·光学端面：向前直射 ·环境光限制：EN 60947-5-2:25000 Lux | 机械特性—— ·外壳宽度：16 mm ·外壳高度：25,5 mm ·外壳深度：4,1 mm ·防护等级：IP67 ·连接：2 m固定电缆 ·外壳：PC（聚碳酸酯）和不锈钢 ·光学端面：PUMA ·电缆：PUR ·质量：大约20g ·紧固螺丝的紧固扭矩：1 Nm ·电缆长度：2 m |
工作方式—— ·工作状态显示：绿色LED:上电灯亮，短路时：绿灯闪烁（4Hz） ·功能显示：黄色LED:检测到目标物 ·工作电压UB：10...30 V DC ·保护等级：III ·空载电流IO：<15 mA 工作环境—— ·工作温度：-20...60°C(-4...140°F) ·储藏温度：-20...70°C(-4...158°F) | 工作输出—— ·开关类型：常开触点/亮时接通 ·信号输出：1路NPN输出，短路保护，反极性保护，集电极开路 ·开关电压：最大30 V DC ·开关电流：最大50 mA，阻抗负载 ·电压降：≤1,5 V DC ·开关频率：大约1 kHz ·响应时间：500µs |
