德国(P+F)倍加福色标传感器DK20/35B产品

	【产品功能描述】
	色标传感器DK20/35B通常用于检测物体上的特定颜色标记或斑点，这是通过将其与非比色区域进行比较来实现的，而不是直接测量颜色。
	【附件产品】
	·OMH-DK ·直角安装套件 ·OMH-DK-1 ·扁平安装套件

　色标传感器DK20/35B实际上是一种反向装置，光源垂直于目标物体安装，接收器与物体成锐角安装，使其只能检测来自目标物体的散射光，从而避开传感器直接接收反射光，并允许光束被窄聚焦。白炽灯和单色光源均可用于比色检测。

产品·特点

——色标传感器DK20/35B产品特性——

•静态TEACH-IN：自动开关阀值设置 •响应时间为30s,适用于极高速检测 •强大的推挽输出 •光学系统可转换90º •坚固的防水塑料外

产品·规格参数

——色标传感器DK20/35B产品功能——

通用规格参数——

　·安装范围：50 mm

　·光源类型：LED

　·光斑直径：3 mm x 16 mm，纵向光斑

　·偏差角：max.±3º

　·认证：CE

　·光源特性：可见红光，调制光

　·TEACH-IN：静态TEACH-IN

工作方式——

　·功能显示：黄色LED；开关操作：检测到色标即点亮

　——TEACH-IN操作：LED慢闪

　——报警显示：如存在误操作，则LED快闪

　·调节元件：TEACH-IN按键

　·工作电压：10...30 V DC

　·纹波：10%

　·空载电流I0：70 mA

工作环境——

　·工作温度：-20...60ºC(253...333 K)

　·储藏温度：-20...75ºC(253...348 K)

输出——

　·开关类型：亮/暗通可选，由TEACH-IN的顺序决定

　·信号输出：推挽输出，短路保护，反极性保护

　·负载电压：PNP:(+UB-2.5 V),NPN:1.5 V

　·负载电流：最大.200 mA

　·开关频率f：16.5 KHz

　·响应时间：30s

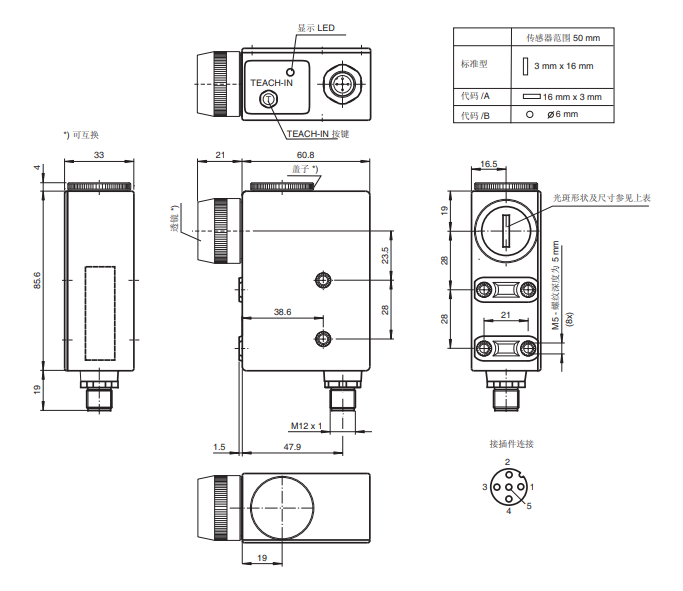

机械特性——

　·防护等级：IP67

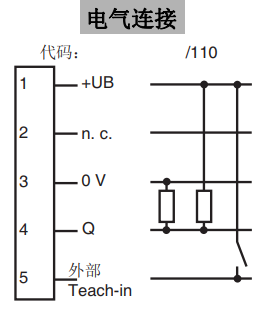

　·连接：M12连接头,5针

　·外壳：PC(Makrolon,玻璃纤维加固)

　·光学透镜：玻璃透镜

　·重量：200g

色标传感器的工作原理：

　色标传感器常用于检测特定颜色或物体上的光斑，它与非色标区域进行比较来实现色标检测，而不是直接测量颜色。色标传感器实际上是一个反向装置，光源垂直于目标物体安装，而接收器与物体成锐角安装，这样它只检测来自目标物体的散射光，从而避免了传感器直接接收反射光，可使光束聚焦很窄。白炽灯和单色光源均可用于色标检测。
