超声波传感器UB2000-F42-U-V15(漫反射型和反射板型超声波传感器)

发布时间:2021-10-26 13:53:10点击量:

超声波传感器UB2000-F42-U-V15(漫反射型和反射板型超声波传感器)

UB2000-F42-U-V15

【产品功能描述】
使用UB2000-F42-U-V15接近开关侧面的两个按键可以进行参数设定。超声波声锥的宽度也可以根据传感器安装位置的需要进行调整。
【附件产品】

  ·V15-G-2M-PVC母头连接器

  ·V15-W-2M-PUR母头连接器

  ·MH04-3505辅助安装件

  ·MHW11辅助安装件

产品·特点

——超声波传感器UB2000-F42-U-V15产品特性——

  模拟量输出0V...10V

  盲区小

  可设定

  固定干扰源抑制(在近距离内调整声锥的宽度)

  温度补偿

  同步功能

  工作模式可选

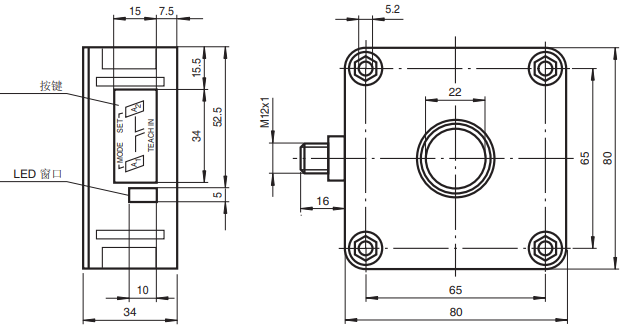

外形尺寸图

产品·规格参数

——超声波传感器UB2000-F42-U-V15产品规格——

  一般说明——

  检测范围:60...2000mm

  调节范围:90...2000mm

  盲区:0...60mm

  标准目标板:100mmx100mm

  换能器频率:约175kHz

  响应延时:约150ms

  输出——

  输出类型:1个模拟量输出0...10V

  默认设置:测量边界A1:90mm,测量边界A2:2000mm,宽声锥

  精度:0.7mm

  特性曲线偏差:±1%的满量程值

  重复精度:±0.1%的满量程值

  负载阻抗:>1kOhm

  温度漂移:±1%的满量程值

  周围环境——

  环境温度:-25...70ºC(248...343K)

  储存温度:-40...85ºC(233...358K)

  工作方式/显示方式——

  LED绿色:常亮:通电

  LED黄色:常亮:开关状态输出;闪烁:设定状态

  LED红色:正常工作状态:"出错";设定状态:未检测到目标物

  电气参数——

  工作电压:17...30VDC,纹波10%PP

  空载电流:≤50mA

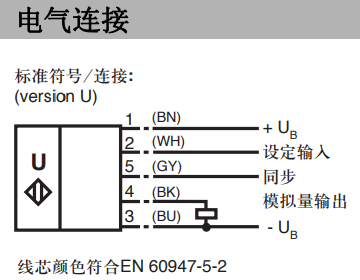

电气连接

  为避免相互干扰,接近开关带有一个同步连接端。如果不使用同步功能,接近开关根据内部周期工作。多个接近开关的同步功能可以通过以下方法实现。

  外部同步:

  接近开关可以通过外部提供方波信号实现同步。同步输入端的一个同步脉冲启动一个测量周期,脉冲宽度必须大于100us,测量周期开始于脉冲信号的下降沿。当同步输入端输入低电平的持续时间>1s或不接时,接近开关将进入标准工作模式。同步输入端输入高电平将使接近开关停止工作。

  使用外部同步时的两种工作模式:

  -多个接近开关用同一个同步信号控制,接近开关同步工作

  -同步脉冲循环地加在每个接近开关上,接近开关工作在多重模式

  自同步:

  最多可将5个带有自同步选项的接近开关的同步端连接在一起。上电后接近开关将工作在多重模式下,响应延时将随同步工作的传感器数目的增加而增加。当接近开关进入学习模式时,不能使用同步功能(使用同步功能时,也不能进入学习模式)。要设定开关点时,接近开关必须工作在非同步模式下。

  注意:

  如果不需要使用同步功能,同步输入端应该接地(0V),也可选用V1连接器(4针)。
