超声波双张传感器UDC-18GM50-255-3E1
超声波双张传感器UDC-18GM50-255-3E1（双张材料传感器/超声波传感器）
| 【产品功能描述】 超声波双张检测接近开关可以用于所有需要自动区分单、双张的应用场合，以保护机器和避免产品浪费。 【附件产品】 ·UDB-Cable-2M延长缆线 ·UC-PROG1-USB编程适配器 ·MH-UDB01辅助安装件 ·UDB-Cable-1M延长缆线 ·V15S-G-0,3M-PUR-WAGO缆线连接器 ·UVW90-K18超声波导向板 ·M18K-VE辅助安装件 |
-无,也就是空气
-单张
-双张

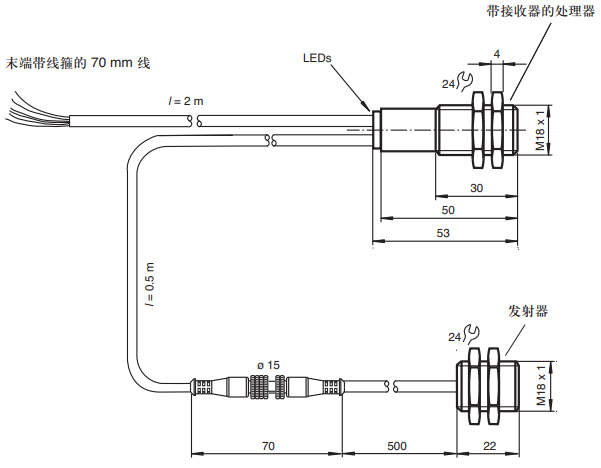

微处理器系统进行信号处理，根据信号处理的结果开关输出。自动进行温度和湿度补偿，处理电路和接近开关头集成在M18的金属外壳中。
产品·特点
——超声波双张传感器UDC-18GM50-255-3E1产品特性——
●用于可靠检测无、单张或双张重叠材料的超声波系统，更适宜检测纸 ●尺寸短小 ●无需设定 ●从所有角度都能看到接近开关功能指示 ●对印刷物、颜色和光亮的表面不敏感 ●检测材料重量从10g/m2到2000g/m2 ●可检测的材料范围广，可检测纸、薄的金属以及塑料和金属薄膜 ●根据不同的检测面需要垂直或倾斜安装接近开关 |
|
产品·参数规格
——超声波双张传感器UDC-18GM50-255-3E1产品规格——
通用规格——
感应范围：20...60mm，最佳距离：45mm
换能器频率：255kHz
指示灯/操作方法——
绿色LED：指示：检测到单张材料
黄色LED：指示：未检测到板材（空气）
红色LED：指示：检测到两张板材
输入——
输入类型：功能输入；0电平：-UB...-UB+1V；1电平：+UB-1V...+UB
脉冲长度：≥100ms
阻抗：≥4kΩ
输出——
输出类型：3路开关输出，NPN，常闭
额定工作电流：3x100mA，短路/过载保护
电压降：≤3V
接通延时：大约15ms（可应要求提供更短的响应时间）
断开延时：大约15ms（可应要求提供更短的响应时间）
脉冲扩展：最小120ms可编程
